75kW inverterski variabilni frekvenčni pogon (VFD)zagotavlja nastavljiv nadzor hitrosti za združljive AC motorje v industrijskih sistemih. Vendar izbira pravega pogona zahteva več kot le ujemanje nazivne moči. Kupci morajo upoštevati nazivni tok motorja, napajalno napetost, zahteve glede preobremenitve, značilnosti obremenitve, delovno hitrost, pogoje okolja in krmilne funkcije. Ta priročnik pojasnjuje, kako deluje 75kW VFD, kje se lahko uporablja, katere specifikacije si zaslužijo pozornost in kako se izogniti običajnim težavam pri izbiri in namestitvi. Ponuja tudi praktični kontrolni seznam za nakupovanje za inženirje, proizvajalce opreme, sistemske integratorje in industrijske distributerje, ki sodelujejo z Zhejiang Chuanken Electric Co., Ltd.
Industrijski motorji poganjajo črpalke, ventilatorje, kompresorje, tekoče trakove, mešalnike in številne druge vrste strojev. V aplikacijah, kjer se zahtevana hitrost spreminja glede na proizvodne zahteve, lahko neprekinjeno delovanje motorja s polno hitrostjo povzroči nepotrebno porabo energije, mehansko obremenitev ali nestabilnost procesa.

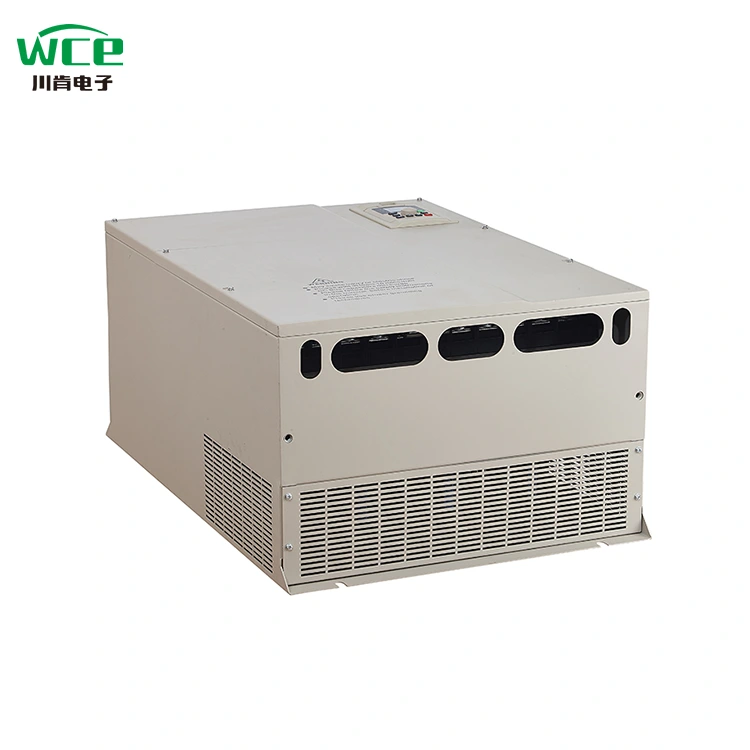

A 75kW inverterski frekvenčni pogon VFDje elektronski krmilnik motorja, namenjen reguliranju hitrosti in delovanja združljivega AC motorja s prilagajanjem izhodne frekvence in napetosti glede na izbrano krmilno metodo. Oznaka 75kW predstavlja nazivni razred moči, vendar je uporabna nazivna moč motorja odvisna od specifične nazivne vrednosti toka pogona, razreda napetosti, delovne stopnje in pogojev namestitve.
Za proizvajalce opreme in industrijske kupce lahko pravilno izbran VFD podpira bolj gladko pospeševanje, nadzorovano upočasnjevanje, izboljšano prilagajanje procesa in bolj prilagodljivo delovanje motorja. Zagotovi lahko tudi zaščitne funkcije motorja in zmožnosti nadzora, odvisno od modela.
Kljub temu ni vsak 75kW pogon primeren za vsak 75kW motor. Dva pogona z enako nazivno močjo se lahko razlikujeta glede preobremenitvene zmogljivosti, vhodne konfiguracije, krmilne zmogljivosti, zaščite okolja in komunikacijskih vmesnikov.
Tipičen pretvornik AC s spremenljivo frekvenco pretvori vhodno AC moč v DC prek usmernika in DC povezave, nato pa uporabi elektronske preklopne naprave za proizvodnjo AC izhoda z nastavljivo frekvenco. Krmilni sistem uravnava moč glede na izbrani način delovanja in zahteve motorja.
Za AC indukcijski motor je sinhrona hitrost povezana s frekvenco napajanja in številom polov motorja. Zmanjšanje frekvence na splošno zniža hitrost motorja, medtem ko jo poveča, poveča hitrost znotraj dovoljenega območja delovanja motorja in pogona. Dejanska hitrost indukcijskega motorja je odvisna tudi od obremenitve in zdrsa.
Številni pogoni uporabljajo krmiljenje voltov na herc (V/f) za preprosto prilagajanje hitrosti. Vektorsko krmiljenje brez senzorjev lahko zagotovi izboljšan nadzor navora v aplikacijah, ki zahtevajo zahtevnejšo hitrost ali obremenitev. Razpoložljive funkcije so odvisne od specifičnega modela VFD in konfiguracije motorja.
Nastavljive rampe pospeševanja in zaviranja pomagajo nadzorovati, kako hitro se motor zažene in ustavi. Ustrezne nastavitve rampe lahko zmanjšajo nenadne mehanske obremenitve in podpirajo stabilnejšo proizvodnjo. Obremenitve z visoko vztrajnostjo ali zahteve po hitrem zaustavljanju bodo morda potrebovale dodatno zavorno opremo.
Odvisno od modela lahko VFD spremlja tok, napetost, temperaturo, delovno frekvenco in stanja napak. Elektronska zaščita pred preobremenitvijo motorja in diagnostika napak lahko pomagata vzdrževalcem, vendar mora biti pogon pravilno konfiguriran in uporabljen z morebitno zahtevano zunanjo zaščito.
75kW VFD je lahko primeren za srednje do velike aplikacije industrijskih motorjev, če se njegove električne vrednosti in krmilne zmogljivosti ujemajo z opremo. Tipične aplikacije vključujejo naslednje.
Nadzor spremenljive hitrosti lahko pomaga uravnavati pretok ali tlak v črpalnih sistemih. Z ustrezno strategijo krmiljenja lahko zmanjša izgube pri dušenju, podpira stabilnost tlaka in pomaga upravljati spreminjajoče se povpraševanje. Še vedno je treba upoštevati značilnosti črpalke in zahteve glede minimalnega pretoka.
Hitrost ventilatorja je mogoče prilagoditi, da ustreza zahtevam glede prezračevanja, hlajenja ali pretoka procesnega zraka. Za številne sisteme centrifugalnih ventilatorjev lahko zmanjšanje hitrosti bistveno zmanjša povpraševanje po energiji, pod pogojem, da to dovoljujejo delovna točka in zahteve procesa.
Tekoči trakovi pogosto zahtevajo nadzorovano pospeševanje in stabilno hitrost pri spreminjajočih se obremenitvah. Pogon je treba izbrati glede na začetni navor, vztrajnost obremenitve, zahteve za zaustavitev in možnost pogostih zagonov ali preobremenitev.
Mešalniki, proizvodna oprema in drugi industrijski stroji morda potrebujejo nastavljivo hitrost, da se prilagodijo različnim materialom ali stopnjam obdelave. Ustrezen VFD lahko izboljša fleksibilnost delovanja, čeprav morajo profil navora in procesne zahteve voditi strategijo krmiljenja.
| Aplikacija | Tipičen nadzorni cilj | Pomemben dejavnik izbire |
|---|---|---|
| Centrifugalna črpalka | Nastavitev pretoka ali tlaka | Delovanje s spremenljivim navorom, PID regulacija, najmanjši pretok |
| Industrijski ventilator | Nadzor pretoka zraka in prezračevanja | Območje delovanja, hlajenje, optimizacija energije |
| Tekoči trak | Kontroliran zagon in stabilen transport | Zagonski navor in preobremenitvena zmogljivost |
| Mešalnik | Nastavljiva hitrost postopka | Zahteva po navoru in spreminjanje pogojev obremenitve |
| Kompresor | Prilagajanje zmogljivosti, kjer je dovoljeno | Združljivost kompresorja in zahteve za zagon |
To so splošni primeri uporabe in ne trditve o zajamčeni združljivosti. Zahteve proizvajalca opreme in dejanski pogoji delovanja naj določajo končno izbiro.
Pravilna specifikacija prepreči draga neskladja, nepričakovana potovanja in zamude pri zagonu, ki se jim je mogoče izogniti. Preden zahtevate ponudbo, preglejte naslednje tehnične dejavnike.
Začnite z imensko tablico motorja in določite njegovo nazivno moč in tok polne obremenitve. Trajni izhodni tok VFD-ja mora ustrezati ali presegati tok, ki ga zahteva motor v predvidenih pogojih delovanja. Tokovna zmogljivost je še posebej pomembna, ko motor deluje pod visokim navorom ali pogostimi preobremenitvami.
Preverite razpoložljivo konfiguracijo napajalne napetosti, frekvence in faze. Vhodna moč pogona mora ustrezati napajalniku, njegova izhodna moč pa mora biti združljiva z motorjem. Samo nazivna moč 75 kW ne določa, ali je določen model primeren za 380 V, 400 V, 415 V ali drug napajalni sistem.
Zahteve glede preobremenitve se razlikujejo glede na aplikacijo in model. Centrifugalne črpalke in ventilatorji pogosto uporabljajo spremenljiv navor, medtem ko lahko obremenjeni transporterji in nekateri kompresorji zahtevajo večjo zmogljivost preobremenitve. Preverite proizvajalčev odstotek preobremenitve, trajanje, nazivno moč in morebitne s tem povezane pogoje zmanjšanja.
Ugotovite, ali je krmiljenje V/f zadostno ali je potrebno vektorsko krmiljenje brez senzorja. Upoštevajte začetni navor, zmogljivost pri nizkih vrtljajih, regulacijo hitrosti in ali je potrebna povratna informacija iz dajalnika ali procesnega senzorja.
Temperatura okolja, prah, vlaga, nadmorska višina, prezračevanje in zaščita ohišja lahko vplivajo na delovanje pogona. Če bo VFD nameščen v vroči električni omarici ali prašnem industrijskem območju, preverite zahteve za hlajenje, dovoljene okoljske pogoje in morebitno potrebno znižanje moči.
Preverite, ali aplikacija zahteva digitalne in analogne vhode, relejne izhode, krmiljenje PID, beleženje napak ali komunikacijo s PLC-jem ali nadzornim sistemom. Podpora za protokol in razpoložljivi terminali se razlikujejo glede na serijo izdelka.
Različni stroji postavljajo različne zahteve za motor. Razumevanje profila obremenitve pomaga določiti zahtevano nazivno vrednost toka, način krmiljenja in konfiguracijo zaviranja.
Centrifugalne črpalke, ventilatorji in številni puhala so običajne aplikacije s spremenljivim navorom. Njihovo povpraševanje po navoru se običajno zmanjša, ko se hitrost zmanjša. Pravilno konfiguriran pogon lahko torej pomaga zmanjšati porabo energije, ko sistem preživi precej časa pri zmanjšani hitrosti.
Tekoči trakovi, določene črpalke s prostornino in nekateri mešalniki lahko zahtevajo znaten navor tudi pri nizki hitrosti. Te aplikacije pogosto potrebujejo pogon z ustrezno oceno za težke obremenitve in ustrezno zmogljivostjo preobremenitve. Prav tako je treba oceniti hlajenje motorja pri nizkih vrtljajih.
Velika vrteča se oprema lahko pri zmanjševanju hitrosti ustvari regenerativno energijo. Obremenitve, ki poganjajo motor, namesto da bi jih sam poganjal, lahko zahtevajo tudi posebno ravnanje. Odvisno od uporabe bo morda potreben zavorni upor, zavorna enota ali regenerativna rešitev.
Ko je dajatev negotova, dobavitelju posredujte vrsto obremenitve, začetno frekvenco, zahtevani čas pospeševanja, čas ustavitve, razpon hitrosti in pričakovane pogoje preobremenitve. Te informacije so bolj uporabne kot preprosto povpraševanje po modelu s 75 kW.
Varčevanje z energijo je pogost razlog za namestitev VFD, vendar so rezultati odvisni od stroja, strategije krmiljenja, urnika delovanja in zasnove sistema. Pogon ne zmanjša samodejno porabe energije v vsaki aplikaciji.
V številnih sistemih centrifugalnih črpalk in ventilatorjev se lahko zahtevana moč znatno zmanjša, ko se zmanjša hitrost. To lahko ustvari prihranke, ko se povpraševanje čez dan spreminja. Vendar je dejanski rezultat odvisen od sistemske krivulje, statičnega tlaka, procesnih omejitev in učinkovitosti delovanja motorja.
Skupaj ocenite učinkovitost motorja, izgube pri pogonu, izgube pri prenosu, zahteve procesa in obstoječo metodo krmiljenja. Slabo izbrano območje hitrosti ali neustrezna strategija nadzora lahko omejita pričakovano korist.
Beležite delovne ure, izmerjeno porabo energije, spremembe obremenitve, tarife za elektriko in stroške vzdrževanja. Primerjajte trenutni sistem s predlaganim sistemom, ki ga krmili VFD, z uporabo realnih predpostavk, namesto da bi se zanašali na univerzalni odstotek prihranka.
| Faktor stroškov | Informacije za zbiranje | Zakaj je pomembno |
|---|---|---|
| Poraba energije | Izmerjeni kW in letne obratovalne ure | Ocenjuje možne prihranke električne energije |
| Namestitev | Omarica, napeljava, filtri in zagon | Določa začetne stroške projekta |
| Vzdrževanje | Zahteve glede pregledov, hlajenja in servisiranja | Podpira načrtovanje stroškov življenjskega cikla |
| Učinkovitost procesa | Podatki o pretoku, tlaku, hitrosti in proizvodnji | Preveri, ali krmilna rešitev ustreza operativnim potrebam |
Pravilna namestitev je bistvena za varno delovanje in zanesljivo delovanje. Usposobljeno električarsko osebje mora upoštevati navodila proizvajalca pogona, veljavne električne kode in varnostne zahteve stroja.
Preverite vhodno napetost, fazo, frekvenco, ozemljitev in zaščitne naprave navzgor. Potrdite, da je izbrani pogon združljiv z napajalnim sistemom in pogoji namestitve.
Zagotovite potrebne razdalje, prezračevanje in odvajanje toplote. Ločite napajalno ožičenje od občutljivega krmilnega ožičenja, kjer je primerno, in upoštevajte navodila proizvajalca za napeljavo kablov in elektromagnetno združljivost.
Konfigurirajte nazivno napetost, tok, frekvenco, hitrost motorja in druge zahtevane podatke na imenski tablici. Uporabite ustrezne nastavitve zaščite motorja in način krmiljenja v skladu z navodili proizvajalca.
Preverite smer vrtenja, pospešek, pojemek, delovno hitrost, odziv na obremenitev in odpravljanje napak. Preizkusite celotno krmilno zaporedje, preden sprostite stroj v normalno proizvodnjo.
Shranite nastavitve parametrov, informacije o ožičenju, zapise o zagonu in ustrezno zgodovino alarmov. Dokumentacija pomaga tehnikom obnoviti predvideno konfiguracijo in odpraviti prihodnje težave.
Zaradi varnosti izključite napajanje in sledite proizvajalčevim postopkom praznjenja in preverjanja, preden začnete delati na pogonu ali njegovi povezani opremi. DC vodilo lahko obdrži nevarno napetost po izklopu napajanja.
Številne napake pogona lahko pripišemo nepravilnemu dimenzioniranju, slabemu hlajenju, neustreznim nastavitvam parametrov, težavam z ožičenjem ali zahtevnim pogojem obremenitve. Strukturiran postopek odpravljanja težav lahko skrajša čas izpadov in prepreči nepotrebno zamenjavo komponent.
Možni vzroki vključujejo preveliko zahtevo po začetnem navoru, kratek čas pospeševanja, mehansko vezavo, nepravilne podatke o motorju ali neustrezne nastavitve krmiljenja. Pred prilagajanjem parametrov preglejte zgodovino napak in pogoje obremenitve.
Preverite prezračevanje, temperaturo ohišja, hladilne ventilatorje, čistost hladilnika in polnjenje. Preverite, ali namestitev presega dovoljeno temperaturo okolja ali meje nadmorske višine in ali je potrebno zmanjšanje moči.
Hiter pojemek ali obremenitev z visoko vztrajnostjo lahko vrne energijo v vodilo DC pogona. Odvisno od uporabe in zasnove izdelka bo morda potreben daljši čas pojemka ali ustrezna rešitev zaviranja.
Preverite natančnost parametrov motorja, način krmiljenja, referenčne signale hitrosti, ožičenje in variacijo obremenitve. Pri sistemih z zaprto zanko preverite ustrezno povratno napravo in krmilne nastavitve.
Preglejte kodo alarma, pogoje dobave, krmilno napeljavo, konfiguracijo omrežja in ureditev ozemljitve. Zabeležite napako, preden ponastavite pogon, in se obrnite na priročnik za izdelek ali kvalificirano tehnično podporo, če vzrok ostaja nejasen.
Preventivno vzdrževanje mora slediti načrtu servisiranja proizvajalca in vključevati ustrezne preglede prezračevalnih poti, električnih povezav, okoljskih pogojev in zapisov o napakah.
Industrijski kupci lahko zmanjšajo vrzeli v specifikacijah in zamude pri nabavi tako, da pripravijo popolno tehnično navodilo, preden zahtevajo ponudbe.
Zhejiang Chuanken Electric Co., Ltd.služi kot referenca podjetja za kupce, ki ocenjujejo izdelke za krmiljenje industrijskih motorjev. Pri razpravi o 75kW inverterskem frekvenčnem pogonu morajo kupci navesti predvideno uporabo in električne zahteve, da se lahko potrdi ustrezna serija in konfiguracija izdelka.
Za projekte OEM, nadgradnjo opreme in nabavo distributerja zagotavlja primerjava dobaviteljev glede tehnične ustreznosti, dokumentacije, servisne podpore in skupnih operativnih stroškov močnejšo osnovo za odločitve o nakupu kot samo primerjava nazivnih nazivnih moči.
75kW VFD nadzoruje hitrost in delovanje združljivega AC motorja s prilagajanjem njegove izhodne frekvence in napetosti. Odvisno od modela lahko zagotovi tudi zaščito motorja, nastavljivo pospeševanje in zaviranje, spremljanje in integracijo industrijskega nadzora.
Morda je primeren, vendar samo nazivna moč ne zadošča. Preden potrdite združljivost, preverite nazivni tok in napetost motorja, neprekinjeni izhodni tok pogona, preobremenitveno zmogljivost, nazivno moč in delovne pogoje.
Potencialne uporabe vključujejo industrijske črpalke, ventilatorje, puhala, tekoče trakove, mešalnike in združljive kompresorje. Primernost je odvisna od specifikacij motorja, značilnosti obremenitve, zahtevanega navora in zmogljivosti izbranega pogona.
Zmanjša lahko porabo energije v ustreznih aplikacijah s spremenljivo hitrostjo, zlasti kadar se potreba črpalke ali ventilatorja sčasoma spremeni. Dejanski prihranki so odvisni od profila obremenitve, zasnove sistema, delovnih ur, izgub pogona in strategije krmiljenja.
Zahtevana napetost je odvisna od specifičnega modela izdelka in regionalnega elektroenergetskega sistema. Potrdite napajalno napetost, fazo in frekvenco v skladu s podatkovnim listom proizvajalca, namesto da predpostavljate, da imajo vsi pogoni s 75 kW enako električno konfiguracijo.
Vsaka aplikacija ga ne zahteva. Zavorni upor ali druga zavorna rešitev bo morda potrebna, ko ima obremenitev visoko vztrajnost, zahteva hitro upočasnitev ali vrne pogonu veliko energije. Združljivost in velikost preverite pri proizvajalcu.
Ocenite dobaviteljevo tehnično dokumentacijo, ustreznost izdelka, postopke kakovosti, zmožnost podpore, garancijske pogoje, ureditev dostave in zmožnost pojasnitve aplikacijskih zahtev. Pred oddajo naročila zahtevajte natančne specifikacije modela.
Pripravite podatke na imenski tablici motorja, napajalno napetost, vrsto aplikacije, zahteve glede preobremenitve, krmilne funkcije, okolje namestitve, količino in cilj dostave. Te podrobnosti pomagajo dobavitelju oceniti ustrezno konfiguracijo pogona.
