3 faza 220V AC Drive VFD

Serija SCK300 je visokozmogljivi pretvornik, zasnovan za industrijsko avtomatizacijo, ki združuje večfunkcijo in visoko učinkovitost in varčevanje z energijo ter je primeren za nadzor pogona različnih industrijskih opreme.

Temeljne funkcije in prednosti

Napredna tehnologija vektorskega nadzora: visoka natančnost hitrosti in stabilno delovanje, odličen dinamični odziv.

Visoka učinkovitost in varčevanje z energijo: Optimizirajte učinkovitost delovanja motorja in znatno zmanjšate porabo energije.

Široka združljivost: podpirajo zapletene delovne pogoje ventilatorjev, črpalk, tekočih trakov, drobtin in druge opreme.

Scenarij prijave

Prilagodljiva aplikacija na naslednjih področjih:

Nadzor tekočine (ventilator, obremenitev črpalke)

Prenos materiala (tekoči trak, dvigalo)

Težki stroji (drobilnik, mešalnik)

Širitev in nadgradnja

Brezhibna nadgradnja na SCK350: Izboljšajte zmogljivost in razširite funkcionalne module z zamenjavo krmilne plošče.

Prilagoditev posebne opreme, kot so žerjavi: razširitvene kartice so podprte po nadgradnji, da izpolnjujejo zahteve poklicnih scenarijev, kot sta nadzor navora in večmotorična sinhronizacija.

Z modularnim oblikovanjem in nadgradnjami tehnologije lahko serijo SCK prilagodimo raznolikim potrebam industrijske avtomatizacije, od osnovnih do naprednih.

Parameter izdelka (specifikacija)

Funkcija izdelka

● V/I funkcije

◆ Območje vhodne napetosti: 220V/380V/660V ± 15%

◆ Vhodno frekvenčno območje: 47 ~ 63Hz

◆ Izhodna napetost Območje: 0 ~ Nazivna vhodna napetost

Izhodna frekvenčna območje: 0 ~ 400Hz

● Funkcije perifernega vmesnika

◆ Programirani digitalni vhod: 8 vhod

◆ Programirani analogni vhod: AI1: 0 ~ 10V Vhod, AI2: 0 ~ 10V ali 0 ~ 20MA vhod

◆ ODPRTO ZBIRJA Izhod: 1 izhod

◆ Relejski izhod: 2 izhoda

◆ Analogni izhod: 2 izhoda, 0/4 ~ 20mA oziroma 0 ~ 10V

● Karakteristike tehnične učinkovitosti

Način nadzora: brez PG vektorskega krmiljenja, V/F Control, Nadzor navora.

◆ Kapaciteta preobremenitve: 150% ocenjenih tokovnih 60 -ih; 180% ocenjenih trenutnih 10 -ih

◆ Začetni navor: brez PG vektorskega nadzora: 0,5Hz/150% (SVC)

◆ Razmerje hitrosti: brez PG vektorskega nadzora: 1: 100

● Funkcionalne funkcije

◆ Način nastavitve frekvence: digitalna nastavitev, analogna nastavitev, serijska komunikacijska nastavitev, večstopenjska nastavitev, nastavitev PID-a itd.

◆ Funkcija PID Control

◆ Funkcija krmiljenja z več hitrostjo: 16. krmiljenje hitrosti

Funkcija nadzorne frekvence nihajne frekvence

◆ Takojšnji izpad električne energije brez zaustavljanja funkcije

Funkcija ključev za hitro/jog: večfunkcijski ključ bližnjice, ki jo prosto definirajo uporabniki

◆ Funkcija samodejne nastavitve napetosti: Ko se napetost napajanja spremeni, lahko samodejno ohrani konstanto izhodne napetosti

◆ Zagotovite do 25 vrst funkcij zaščite napak: nad tokom, nad napetostjo, pod napetostjo, nad temperaturo, fazno izgubo, preobremenitvijo in drugimi zaščitnimi funkcijami

Uporaba izdelkov

Izdelke se lahko uporabljajo v metalurgiji in kemični industriji, kompresorjih, žerjavih, občinskih inženirskih priložnostih.

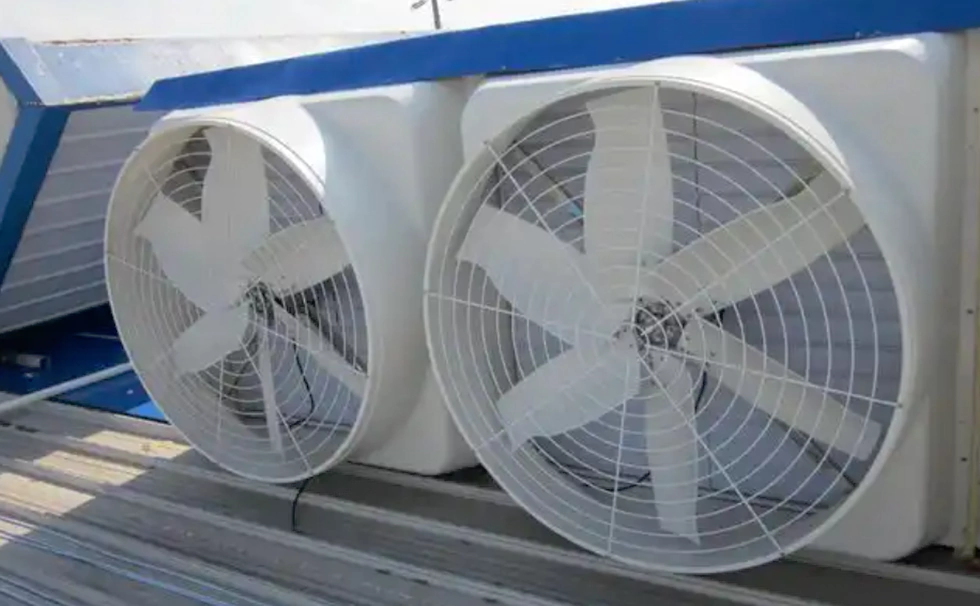

Oboževalci

Uporaba frekvenčnega pretvornika na področju ventilatorjev ne le močno zmanjšuje porabo energije, ampak tudi izboljšuje natančnost sistema in raven avtomatizacije z inteligentnim nadzorom. WCE -jeva serija SCK300 s svojimi algoritmi z visoko združljivostjo in varčevanjem z energijo lahko pokrije raznolike potrebe majhnih ventilatorjev za velike industrijske oboževalce, kar podjetjem pomaga pri doseganju zelene in učinkovite proizvodnje.

Poljsko namakanje

V kmetijskem namakanju je VFD za oskrbo s konstantnim tlakom skoraj standardno. Najprej lahko VFD pri zagonu črpalke postopoma poveča svojo delovno frekvenco, tako da lahko črpalka počasi teče, tako da voda ne povzroči preveč vpliva na cevovod. VFD lahko nato uporabimo skupaj z oddaljenim merilnikom tlaka ali tlačnim senzorjem, da se izenači tlak v naših ceveh. Nazadnje lahko VFD nadzoruje cevovod za zaščito pred tlakom, pa tudi z lastnim preobremenitvijo, premajhnim pritiskom, nadtlakom, zaščitnim tlakom, da zmanjša škodo črpalke.

Na voljo sta dva načina prikaza:

1.LCD Prikaz: Pridite s kitajskim in angleškim prikazom, lahko prilagodite tudi ruske, portugalske, španske, perzijske in druge jezike.

2.Ed zaslon: Tradicionalni digitalni zaslon cevi, dvojni linijski zaslon, hkrati opazujte dva niza podatkov.

VFD sprejme široko in obsežno strukturno zasnovo, združuje hladilne komponente velike velikosti in ima visoko obremenitev neprekinjene zmogljivosti in visoko stopnjo uporabe. S krepitvijo hladilnega sistema in izbiro visokotemperaturnih odpornih komponent se lahko stabilno prilagodi visoko temperaturi in ostrim delovnim pogojem, kot je tropski.

Različne vrste vhodnih in izhodnih načinov je mogoče prilagoditi:

1.3p 380V vhod v 3P 380V izhod.

2. 3P22 0V vhod v izhod 3P22 0V.

3. 3P66 0V vhod v 3P66 0V izhod.

4. 1 P22 0V vhod v 3P 380V izhod.

5. 1 p22 0V vhod v izhod 3p22 0V.

S funkcijo sledenja hitrosti lahko bolje zaženete.

Na voljo je s komunikacijo Modbus RTU in lahko z dodajanjem ekspanzijskih kartic implementira tudi Modbus TCP, PRPFIBUS in Profinet.

Diagram ožičenja VFD.
