3 faza 660V AC Drive VFD

WCE-jevi pogoni serije SCK300 so visokozmogljivi, večfunkcijski pogoni, zasnovani za industrijsko avtomatizacijo, ki se široko uporabljajo pri ventilatorjih, črpalkah, tekočih trakovih, drogah in drugi opremi. Njegovo jedro sprejema napredno tehnologijo vektorja, ki ima značilnosti natančnosti regulacije visoke hitrosti, varčevanja z energijo in visoke učinkovitosti, stabilnega delovanja itd., In lahko ustreza potrebam različnih industrijskih scenarijev. Izdelali smo tudi rešitve po meri za mobilne omare za nadzor nad Crusher Inverter, ki odlično delujejo na mnogih mestih po državi.

Parameter izdelka (specifikacija)

Funkcija izdelka

● V/I funkcije

◆ Območje vhodne napetosti: 220V/380V/660V ± 15%

◆ Vhodno frekvenčno območje: 47 ~ 63Hz

◆ Izhodna napetost Območje: 0 ~ Nazivna vhodna napetost

Izhodna frekvenčna območje: 0 ~ 400Hz

● Funkcionalne funkcije

◆ Način nastavitve frekvence: digitalna nastavitev, analogna nastavitev, serijska komunikacijska nastavitev, večstopenjska nastavitev, nastavitev PID-a itd.

◆ Funkcija PID Control

◆ Funkcija krmiljenja z več hitrostjo: 16. krmiljenje hitrosti

Funkcija nadzorne frekvence nihajne frekvence

◆ Takojšnji izpad električne energije brez zaustavljanja funkcije

Funkcija ključev za hitro/jog: večfunkcijski ključ bližnjice, ki jo prosto definirajo uporabniki

◆ Funkcija samodejne nastavitve napetosti: Ko se napetost napajanja spremeni, lahko samodejno ohrani konstanto izhodne napetosti

◆ Zagotovite do 25 vrst funkcij zaščite napak: nad tokom, nad napetostjo, pod napetostjo, nad temperaturo, fazno izgubo, preobremenitvijo in drugimi zaščitnimi funkcijami

● Funkcije perifernega vmesnika

◆ Programirani digitalni vhod: 8 vhod

◆ Programirani analogni vhod: AI1: 0 ~ 10V Vhod, AI2: 0 ~ 10V ali 0 ~ 20MA vhod

◆ ODPRTO ZBIRJA Izhod: 1 izhod

◆ Relejski izhod: 2 izhoda

◆ Analogni izhod: 2 izhoda, 0/4 ~ 20mA oziroma 0 ~ 10V

● Karakteristike tehnične učinkovitosti

Način nadzora: brez PG vektorskega krmiljenja, V/F Control, Nadzor navora.

◆ Kapaciteta preobremenitve: 150% ocenjenih tokovnih 60 -ih; 180% ocenjenih trenutnih 10 -ih

◆ Začetni navor: brez PG vektorskega nadzora: 0,5Hz/150% (SVC)

◆ Razmerje hitrosti: brez PG vektorskega nadzora: 1: 100

Uporaba izdelkov

Izdelke se lahko uporabljajo pri rudarstvu, ventilatorjih, črpalkah, novi energijski opremi in drugih priložnostih.

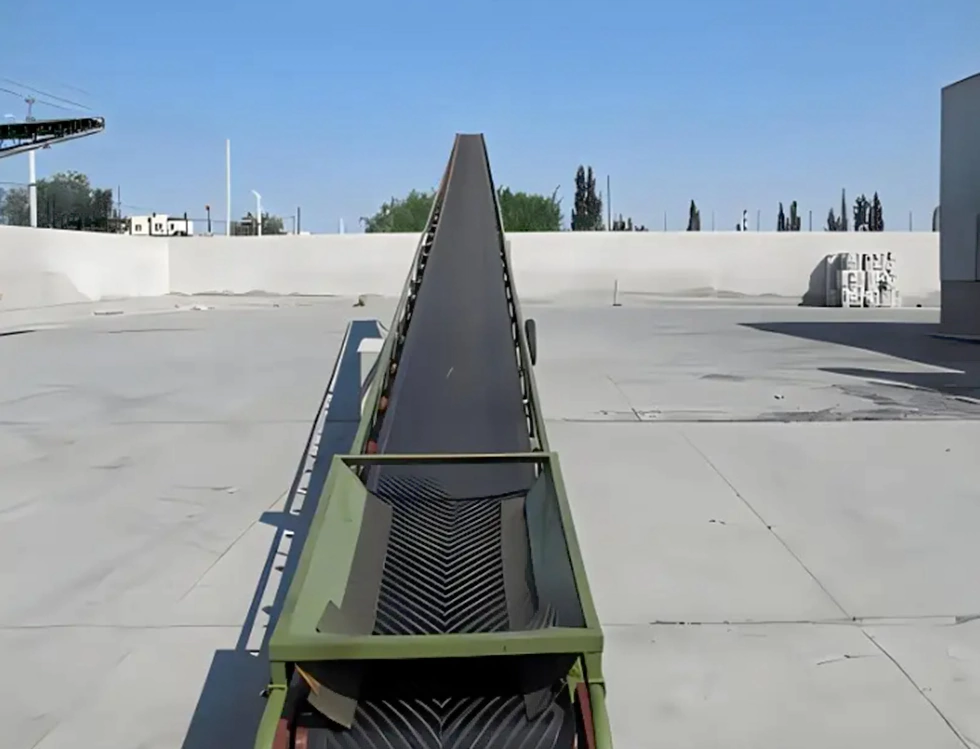

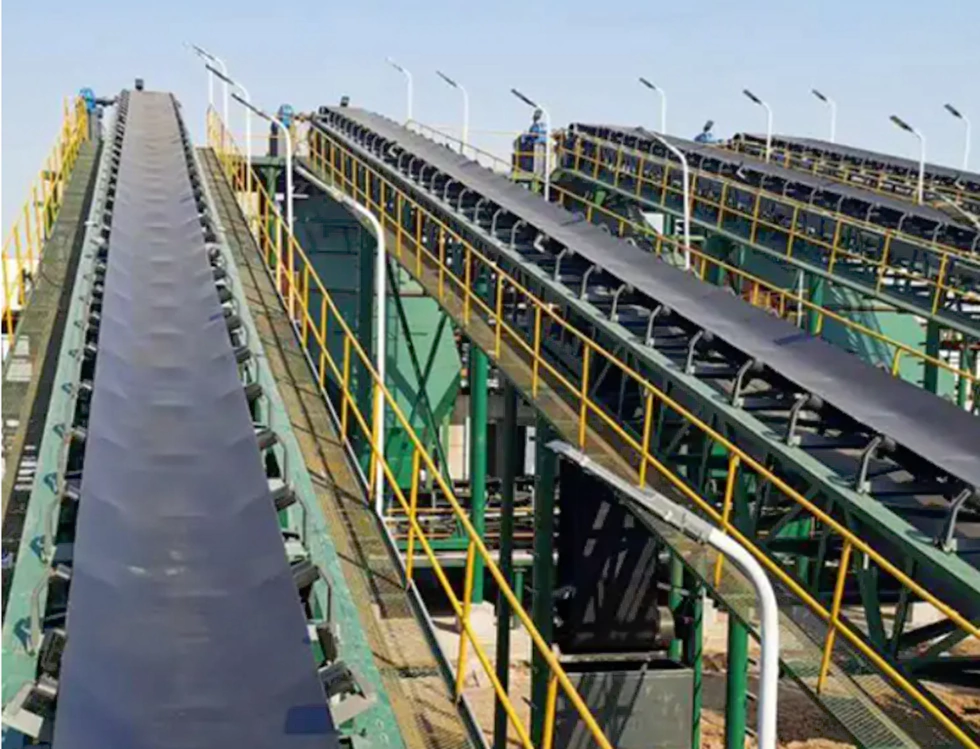

Tekoči trak, prevozno blago

Uporaba frekvenčnega pretvornika v transportnem sistemu je ena ključnih tehnologij za doseganje učinkovitega in natančnega prenosa materiala in razvrščanja

1. Prenos večkratnega materiala

Scenarij: Prenos paketov različnih velikosti/uteži v logističnem skladišču

Realiziran:

Več sklopov hitrostnih parametrov (na primer 30Hz/50Hz/80Hz) je prednastavljeno in preklopite s PLC ali HMI.

V kombinaciji s fotoelektričnim senzorjem za zaznavanje velikosti paketa se samodejno ujema z hitrostjo (velika nizko hitrost proti zdrsu, majhna hitrost visoke hitrosti).

2. natančno pozicioniranje in razvrščanje

Scenarij: Express Center za razvrščanje preusmeri parcele po cilju

Realiziran:

Povratne informacije dajalnika + nadzor zaprte zanke inverter, natančnost pozicioniranja do ± 1 mm.

Ko paket prispe na vrata za razvrščanje, pretvornik izvede fiksno zaustavitev (DC zaviranje + brezhibno hitrost) v povezavi z akcijo potisne palice/robotske roke.

3. Sinhroni nadzor sodelovanja

Scenarij: Več segmentni transportni relejni prenos

Realiziran:

Način krmiljenja glavnega/podrejenega nadzora: glavna frekvenčna pretvornik pošilja navodila za frekvenco, podrejeni stroj pa sinhrono sledi prek Modbusa/Canopena.

Nadzor kaskade: Zadnji transporter je 5% hitrejši od spredaj in se izognemo kopičenju predmetov.

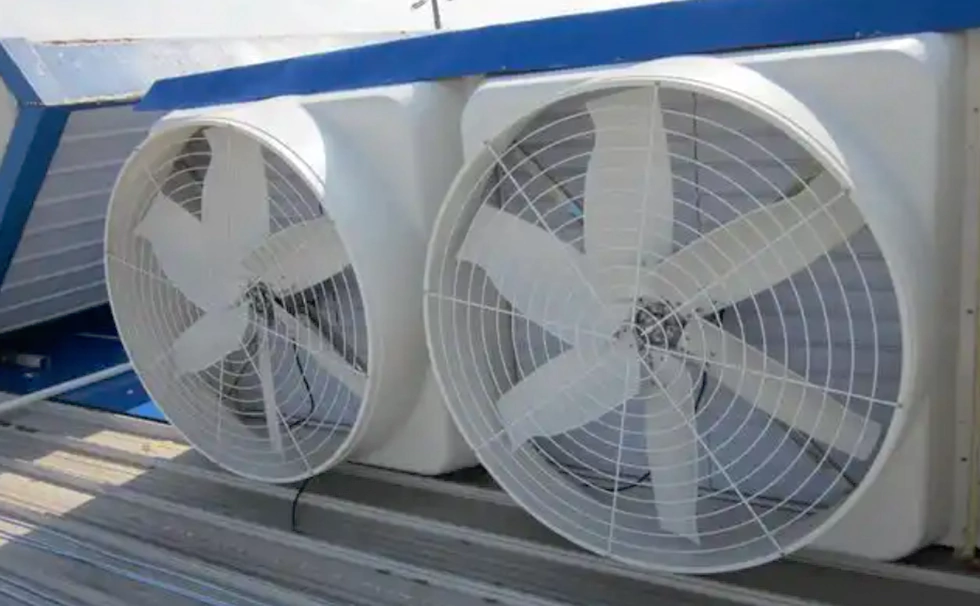

Oboževalci

Uporaba frekvenčnega pretvornika na področju ventilatorjev ne le močno zmanjšuje porabo energije, ampak tudi izboljšuje natančnost sistema in raven avtomatizacije z inteligentnim nadzorom. WCE -jeva serija SCK300 s svojimi algoritmi z visoko združljivostjo in varčevanjem z energijo lahko pokrije raznolike potrebe majhnih ventilatorjev za velike industrijske oboževalce, kar podjetjem pomaga pri doseganju zelene in učinkovite proizvodnje.

LCD prikazuje več jezikovnih besedil in grafike, številke LED prikaza, bolj intuitivne, glede na vaše nastavitve

Volumen VFD je velika struktura, večja radiator, stopnja uporabe izdelkov lahko normalno deluje v vročem okolju, kot je tropski.

Različne vrste vhodnih in izhodnih načinov je mogoče prilagoditi:

1.3p 380V vhod v 3P 380V izhod.

2. 3P220V vhod v izhod 3P220V.

3. 3P660V vhod v izhod 3P660V.

4. 1P220V Vhod v 3P 380V izhod.

5. 1P220V vhod v izhod 3P220V.

S funkcijo sledenja hitrosti lahko bolje zaženete.

Na voljo je s komunikacijo Modbus RTU in lahko z dodajanjem ekspanzijskih kartic implementira tudi Modbus TCP, PRPFIBUS in Profinet.

Diagram ožičenja VFD.
