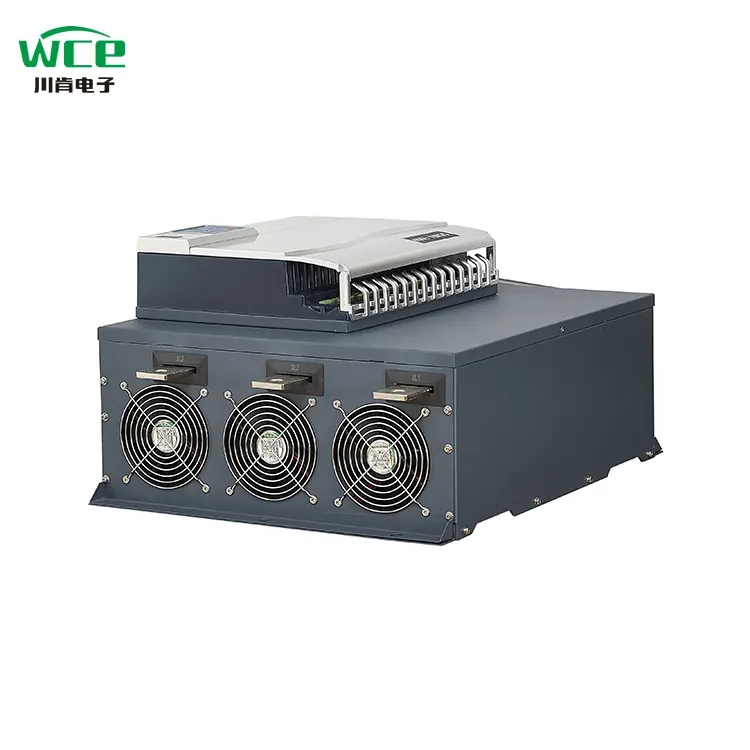

3 faza 690V AC vgrajena v obvodni mehki zaganjalnik 200KW

Inteligentna interakcija in priročno delovanje: Mehki začetniki serije 7000 so opremljeni z LCD tekočimi kristalnimi zasloni, ki vsebujejo preprosto in intuitivno zasnovo vmesnika ter gladko in priročno izkušnjo delovanja. Sistem je opremljen z 8-jezikovo prikazovalno funkcijo in podpira prilagajanje določenih nacionalnih jezikov, v celoti ustreza potrebam uporabnikov v različnih regijah.

Večkomunikacijski in oddaljeni inteligentni nadzor:Opremljen je s standardno komunikacijsko funkcijo Modbus 485 in podpira tudi prilagojene komunikacijske metode, kot sta protokol Siemens Profibus in aplikacija za mobilne telefone, kar uporabnikom pomaga pri učinkovitem odpravljanju napak in natančnega nadzora ter razbijanje prostorskih omejitev.

Izjemna zmogljivost in dolgotrajna trajnost: Opremljen s povsem novim kontaktorjem po meri po meri, v primerjavi z navadnimi AC kontaktorji se njegova zmogljivost izboljša za 3-krat, toplota se zmanjša za 2,6-krat, varnost se poveča za 25%, učinkovitost varčevanja z energijo doseže 20%, življenjska doba storitve pa presega 100.000-krat, kar zagotavlja zanesljivo garancijo za stabilno delovanje opreme.

Učinkovito odvajanje toplote in stabilno delovanje:Opremljen z 24V hitrim DC ventilatorjem in inovativnim 360 ° vsestranskim disipacijskim disipacijskim oblikovanjem, zagotavlja močno vetrno silo, s čimer zagotavlja, da oprema ohranja dobro stanje odvajanja toplote in stabilne zmogljivosti med delovanjem.

Globoko sodelovanje in nadgradnja kakovosti: Dosegli smo globoko sodelovanje s Hubei Taiji, domačim podjetjem, ki kotira na borzi, in sprejeli prilagojene module in tiristorje, ki se razlikujejo od skupnih modulov na trgu. To znatno poveča zmogljivost obremenitve in postavlja trden temelj za učinkovito delovanje opreme.

Racionalizirani dizajn, prihranki stroškov:Ni treba nameščati zunanjih obvodnih kontaktorjev, učinkovito shranjevati namestitveni prostor, zmanjšati stroške kabla, poenostaviti postopek namestitve in narediti namestitev bolj priročno in hitrejšo.

Inovativni nadzor, enostaven začetek: V primerjavi z običajnimi mehkimi zaganjalniki je bila dodana nova metoda nadzora nad kvadratnim navorom, ki zagotavlja večji začetni navor, doseganje enostavnega in gladkega zagona ter prilagajanje bolj zapletenim delovnim pogojem.

Spremljanje v realnem času, varnost:Opremljen z vhodnim terminalom PT100 lahko spremlja motorično temperaturo v realnem času, takoj dojame delovno status motorja, učinkovito prepreči napake, ki jih povzroča nenormalna temperatura, in zagotovi varno delovanje motorja.

Humanizirana zasnova, brez skrbi: Sprejema krmilne končne bloke vtičnikov in pulla, zaradi česar je namestitev in delovanje preprosta in priročna. Preprosto izklopite končne bloke, da dokončate ožičenje in jih nato ponovno uporabimo, kar močno izboljša učinkovitost namestitve.

Simulacijsko testiranje, zanesljivo preverjanje: Opremljen je s funkcijo simulacije operacije. Tudi ko glavni vezje mehkega zaganjalnika ni priključen na napajalno napetost, lahko simulira postopek zagona, zagona in zaustavljanja motorja in hitro potrdi, ali je delovno stanje mehkega zaganjalnika lastne komponente normalno.

Nujna podpora in neprekinjeno delovanje: Dodana je bila funkcija v sili. Tudi v primeru nenadne razčlenitve ene faze tiristorja lahko mehki zaganjalnik še vedno ohrani normalno delovanje, kar zagotavlja neprekinjeno delovanje ključne opreme in zmanjša tveganje za zaustavitev.

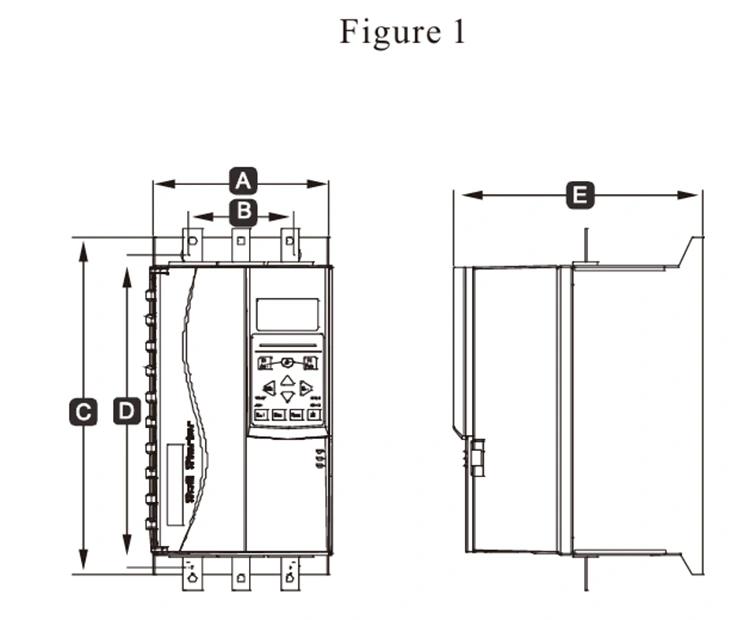

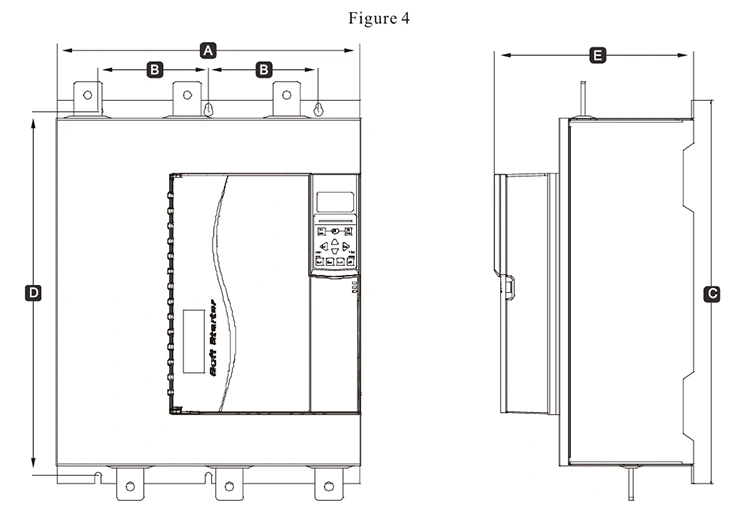

Parameter izdelka (specifikacija)

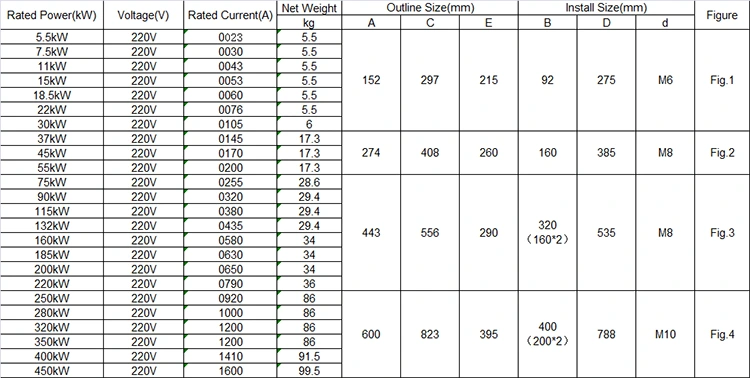

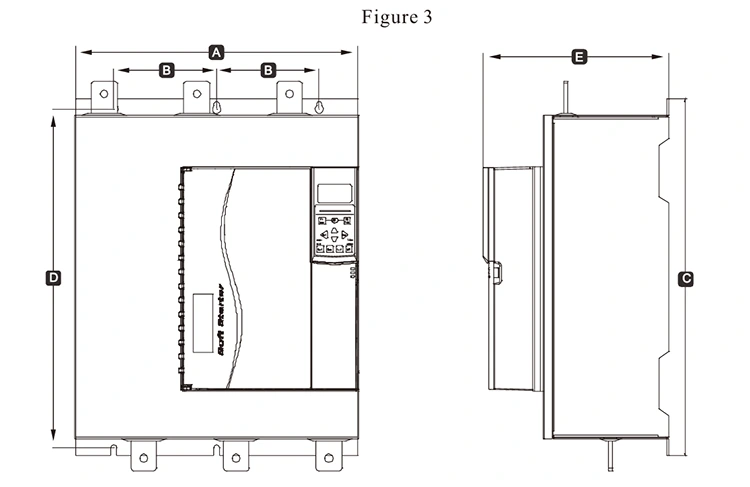

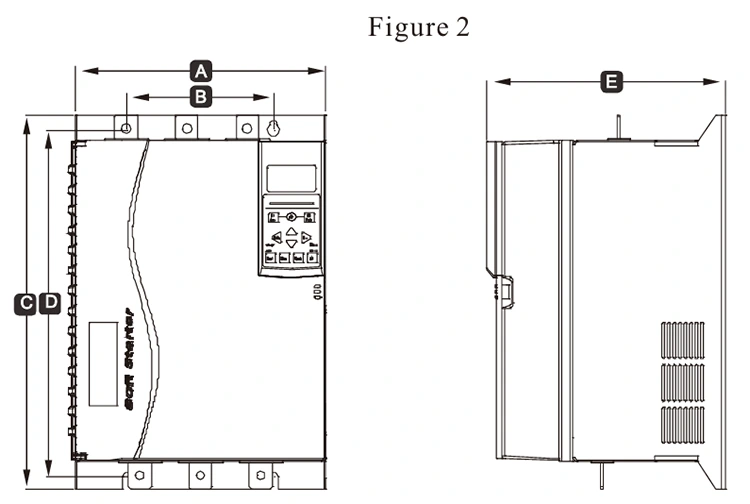

Velikost, teža in tok 220V

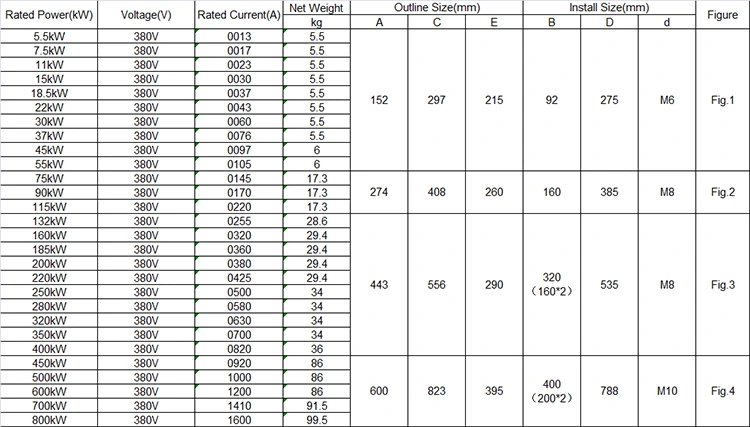

Velikost, teža in tok 380V

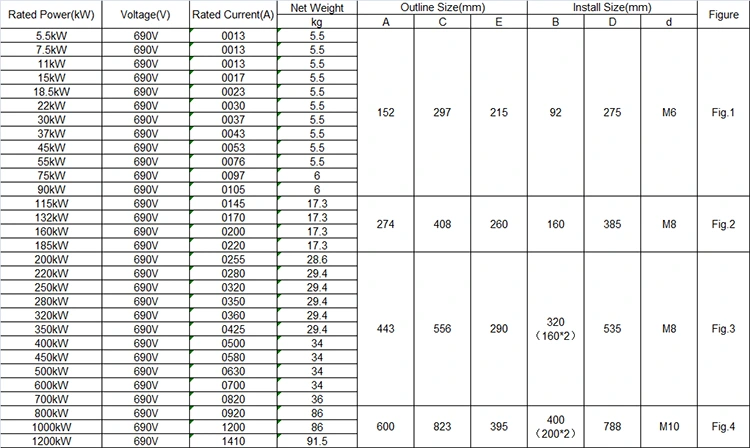

Velikost, teža in tok 690V

Funkcija izdelka

1. komunikacijska funkcija

Na voljo je s komunikacijo Modbus RTU, komunikacijo Profibus in Profinet lahko dodate z dodajanjem ekspanzijskih kartic.

2, je lahko zunanja tipkovnica +4 linij LCD zaslon

Tipkovnico je mogoče hitro vstaviti in odstraniti, da ustreza potrebam oddaljenega delovanja.

3, bolj celovita funkcija motorične zaščite

Preveličastna zaščita, zaščita pred podkrepnostjo, zaščito pred prenapetostjo, zaščito pred preobremenitvijo, zaščito pred obremenitvijo, zaščito pred fazo, zaščito pred fazo, napako obvoda, napaka tiristorja, neuravnoteženje trifaznega toka, zaščito pred pregretjem itd.

4, Razpon napetosti širokega napajanja

Izpolnjujete glavno vhodno napetost napajanja 220-690V Splošni namen.

5. Priključni terminali

En niz komunikacijskih terminalov, pet skupin digitalnih vhodnih sponk, en niz analognih izhodov, tri sklope programabilnih relejev ， Motorni termistorski termistorski terminali in temperaturne sponke PT100.

◆ Trifazno napajanje: AC220V, AC380V, AC690V ± 10%

◆ Ocenjeni tok: 13A-1600A,

◆ UPORABNI MOTOR: SPLOŠNI VEVEN KEMECIJSKE TIP

Način zagona: napetostna rampa, trenutna rampa, navor

◆ Način parkiranja: mehka zaustavitev, prosti zaustavitev ， Zavorni zaustavitev, prilagodljiva zaustavitev.

◆ Logični vhod: impedanca 1,8kΩ, moč +24V

◆ Začetna frekvenca: Priporočljivo je, da začnete največ 10 -krat na uro

◆ Raven zaščite: IP20

◆ Način hlajenja: zračno hlajenje

◆ Način namestitve: visenje stene

Okoljski pogoji: nadmorska višina presega 2000 metrov, zmogljivost je treba ustrezno znižati, temperatura okolice pa je med -10 in +40 ° C

Ustrezna vlaga ne presega 95%(20 ℃ ± 5 ℃), brez vnetljivega, eksplozivnega, korozivnega plina, brez prevodne prahu, notranjega vgradnje, dobrega prezračevanja, vibracij manj kot 0,5 g

Uporaba izdelkov

Izdelke se lahko uporabljajo v metalurgiji in kemični industriji, kompresorjih, žerjavih, občinskih inženirskih priložnostih.

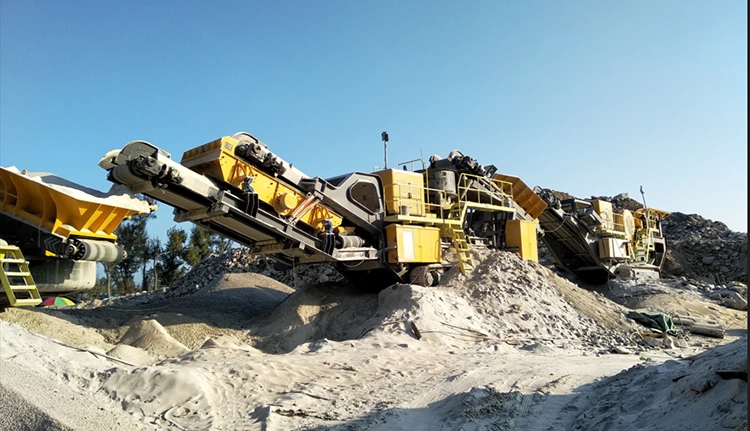

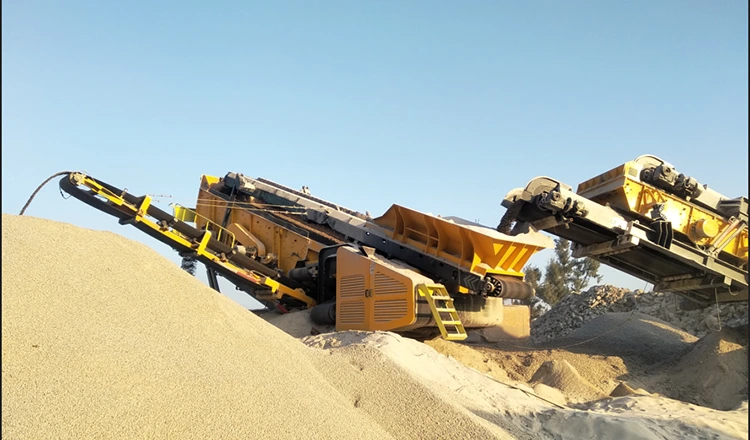

Drivni drobilniki, razvrščajte kamne različnih velikosti.

Spletni mehki zaganjalnik se široko uporablja v industriji drobilnika, lahko ga uporabljamo v udarnem drobilniku, čeljusti, drobilniku stožcev, drobljenju kladiva in tako naprej. Lahko se uporablja pri gostitelju z visoko močjo, zmanjša začetni tok, zmanjša mehanski vpliv. Mehki zaganjalnik lahko samodejno prilagodi izhodno moč motorja glede na dejansko obremenitev drobilnika. Kadar je drobila v operaciji brez obremenitve ali svetlobe, mehki zaganjalnik zmanjša napetost in tok motorja, tako da motor deluje z nižjo močjo, tako da doseže namen varčevanja z energijo. Glede na statistiko se po uporabi mehkega zaganjalnika lahko poraba energije drobilnika zmanjša za približno 10%-30%.

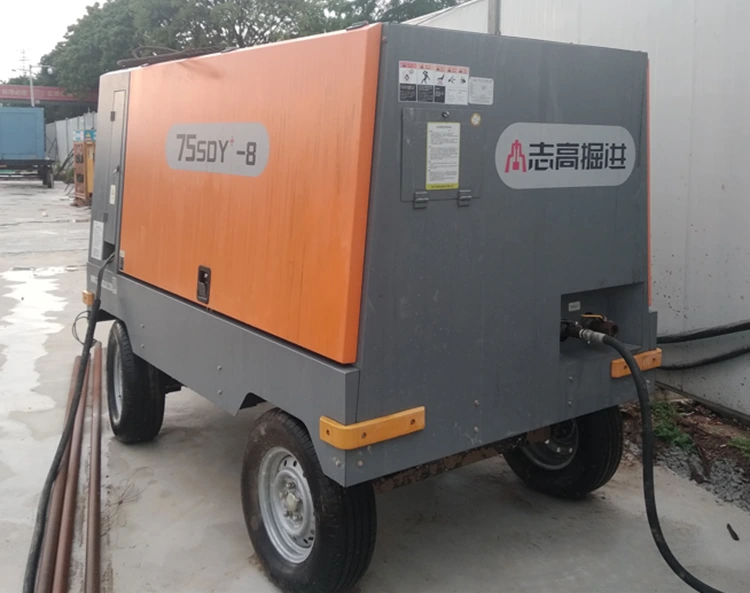

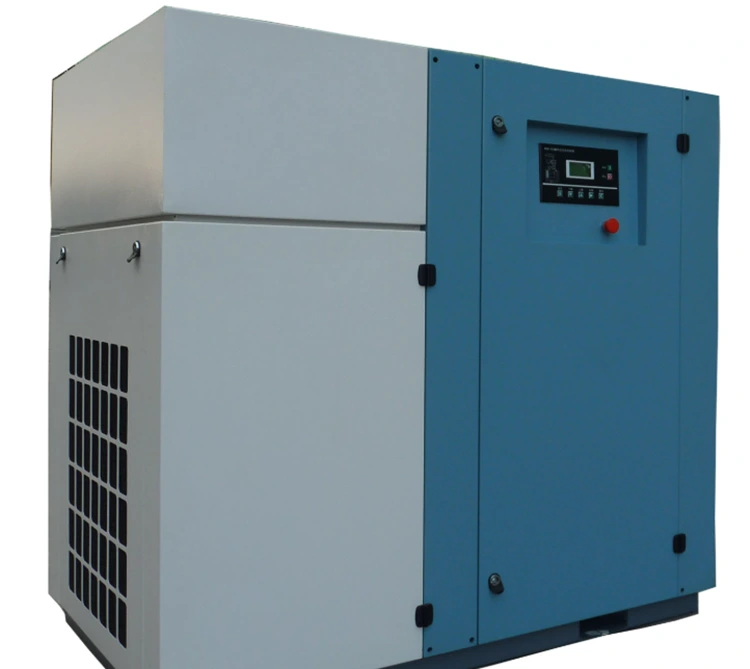

Zračni kompresor

Mehki zaganjalnik zračnega kompresorja je poseben mehki zaganjalnik, prilagojen za različne zračne kompresorje. Namestitev mehkega zaganjalnika na zračni kompresor lahko postane stabilen tlak zraka, s pomočjo regulatorja tlaka pa lahko zračni kompresor deluje pod nastavljeno vrednostjo tlaka, tlak je stabilen in zanesljiv, tlak pa je lahko kadar koli nastavitev in nastavljiv. Motor za doseganje mehkega zagona se bo močno razširil življenjska doba in vzdrževanje kompresorja. Volumen izpušnih plinov zračnega kompresorja nadzoruje hitrost zračnega kompresorja, plošča zračnega ventila v valju ni več večkrat odprta in zaprta, delovni pogoji, kot sta sedež ventila in vzmet, pa se močno izboljšajo, kar se izogne ​​ostrem pretoku in vplivu visokega temperature in visokega tlaka ter zmanjša obremenitev za vzdrževanje.

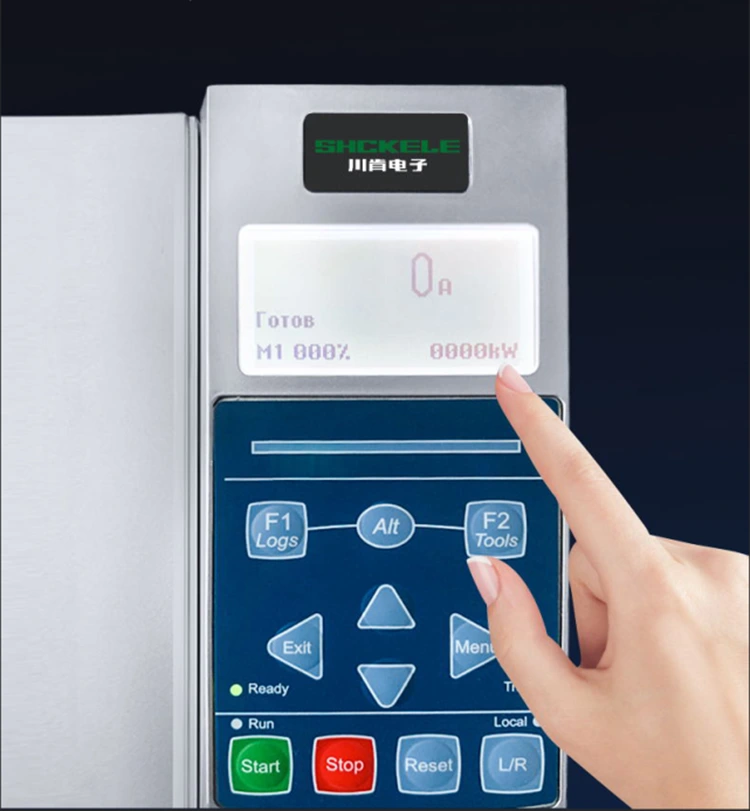

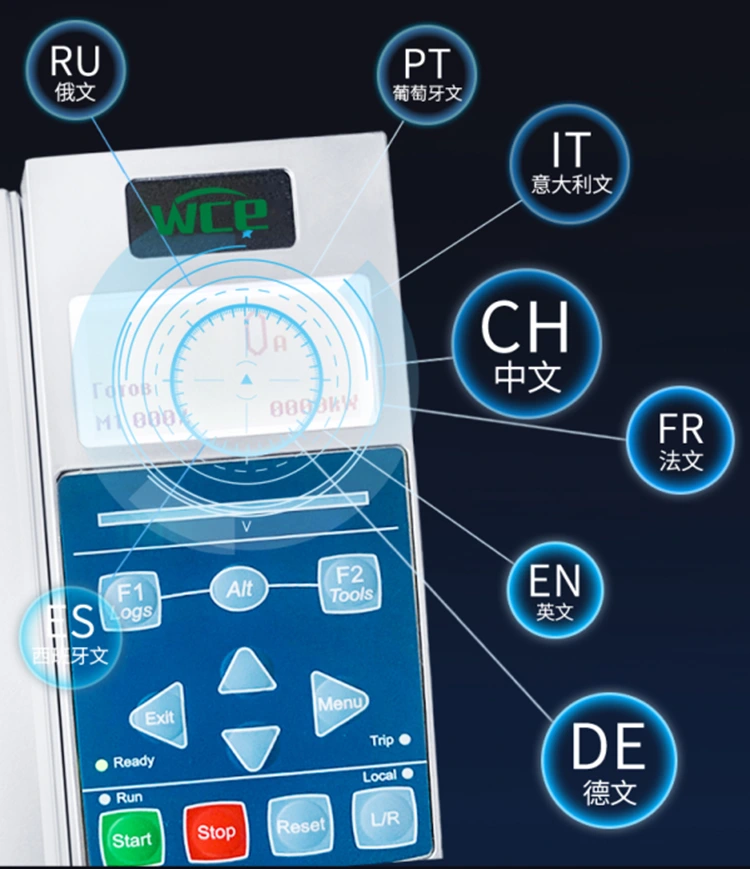

Štiri vrstici LCD z visoko ločljivostjo, enostaven za upravljanje. Na voljo je z več prikazovalniki nacionalnega jezika in jih je mogoče po potrebi prilagoditi. Tipkovnica je vtična in enostavna za premikanje.

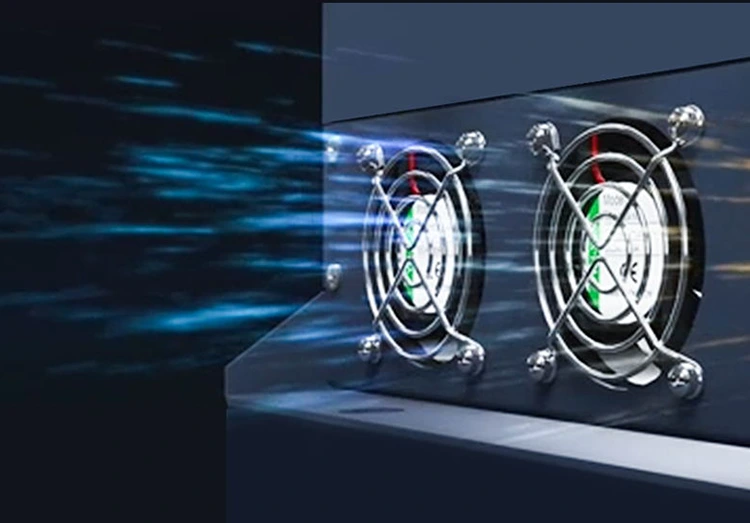

Thyristor z notranjim obvodnim mehkim zaganjalnikom deluje samo med zagonom in med operacijo preklopi na kontaktor, tako da ustvari manj toplote. Vendar smo še vedno namestili ventilator za ohladitev kontaktorja. Namestite ventilator, da ga ohladite. Vsi 75kW in nad 7000 serijami mehkih zaganjalnikov so opremljeni s 24V hitrimi ventilatorji DC, kar zagotavlja 360 ° vsestransko odvajanje toplote in močnejšo vetrno silo. Ne samo zmanjšuje nepričakovane zaustavitve, ki jih povzroča pregrevanje, ampak tudi znatno podaljša življenjsko dobo mehkega zaganjalnika.

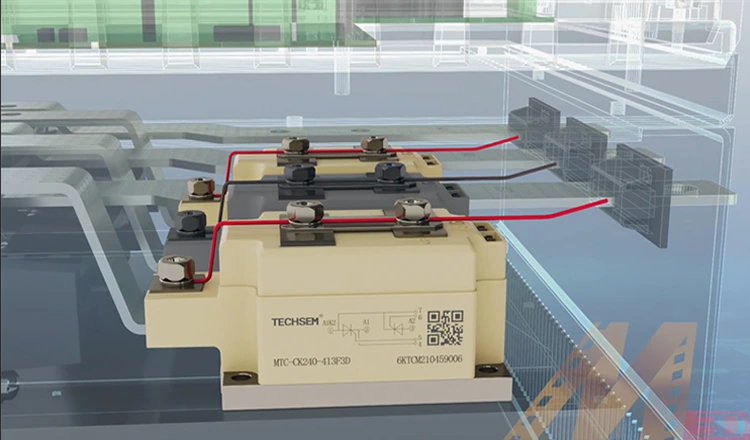

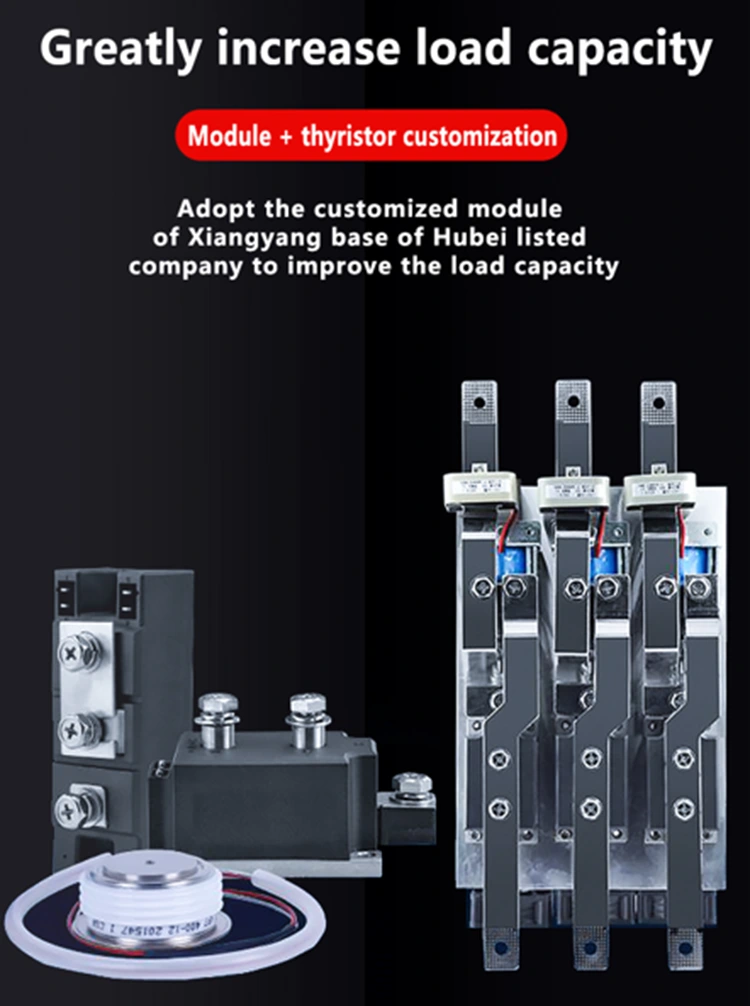

S Hubei Taijijem, domačim kotiranim podjetjem, imamo globoko sodelovanje, in za izboljšanje zmogljivosti obremenitve uporabljamo prilagojene module in tiristorje, ki se razlikujejo od generičnih modulov, dobavljenih na trgu. Naši kontaktorji DC so tudi posebej prilagojeni, vsi pa so srebrni stiki. Kontaktna površina stikov je večja in lahko doseže skoraj 100.000 časov angažiranosti, kar znatno poveča življenjsko dobo.

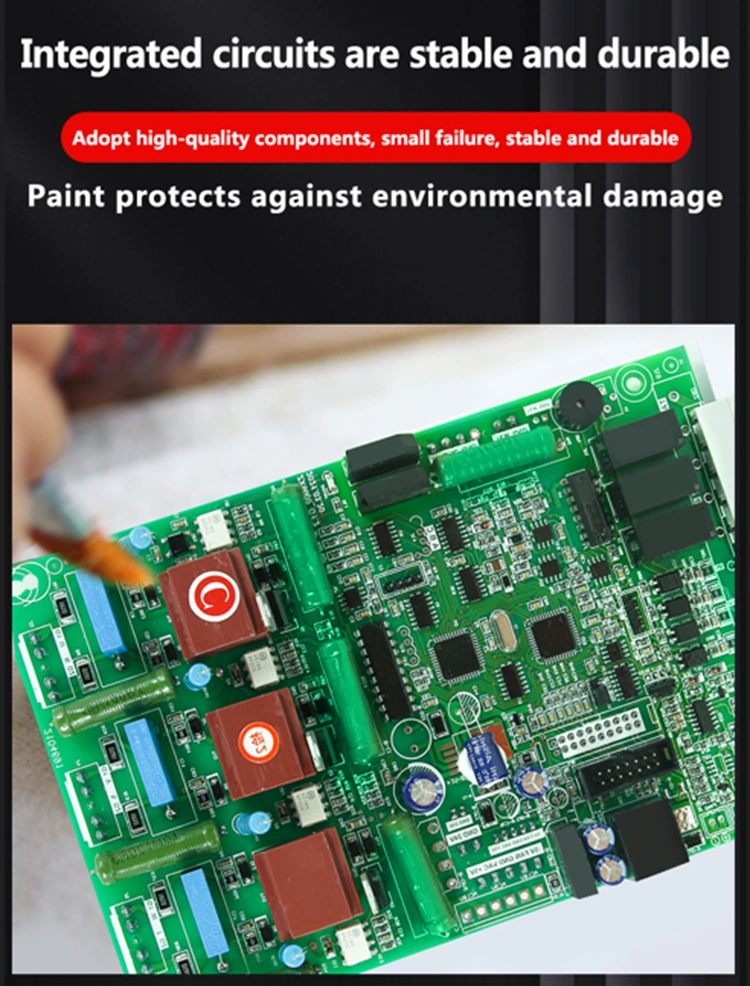

Glavni namen čopičev mehke zaganjalne vezje (ponavadi tri protibarvne, izolacijske barve ali vlage, zaščitena z vlago) je zaščititi stabilnost in življenjsko dobo vezja v zapletenem delovnem okolju, da bi zagotovili, da je življenjska doba vezja daljša, vsi uporabljamo visokokakovostne obliže in vlaga, ki je zelo nizka, in vsi uporabniki, ki jih je treba razpršiti, in vsi trije anti-palici, ki je zelo nizka, je zelo nizka, in vse trinaj-PA-PA-PRIJAVI, je v prahu, ki je bila zelo nizka, zelo nizka, in vse trije, ki se ukvarjajo s tremi anti-pajki, je zelo nizka, in vse trinaj-PAR-PA-PRIJAVI, VASNO SPREJAVNO, VELIKO PRIJAVO, VAM proti kratkoročno vezje. Povečana trajnost in varnost.

Edinstvena funkcija za nujne primere. Običajni mehki zaganjalniki ne morejo delovati, kadar je poškodovana ena faza tiristorja. Funkcija za nujne delovne serije 7000 omogoča, da mehki zaganjalnik še vedno deluje v nujnih primerih, ko se razčleni ena faza tiristorja, kar zmanjša gospodarske izgube, ki jih povzročajo poškodbe stroja in zaustavitev uporabnikov.

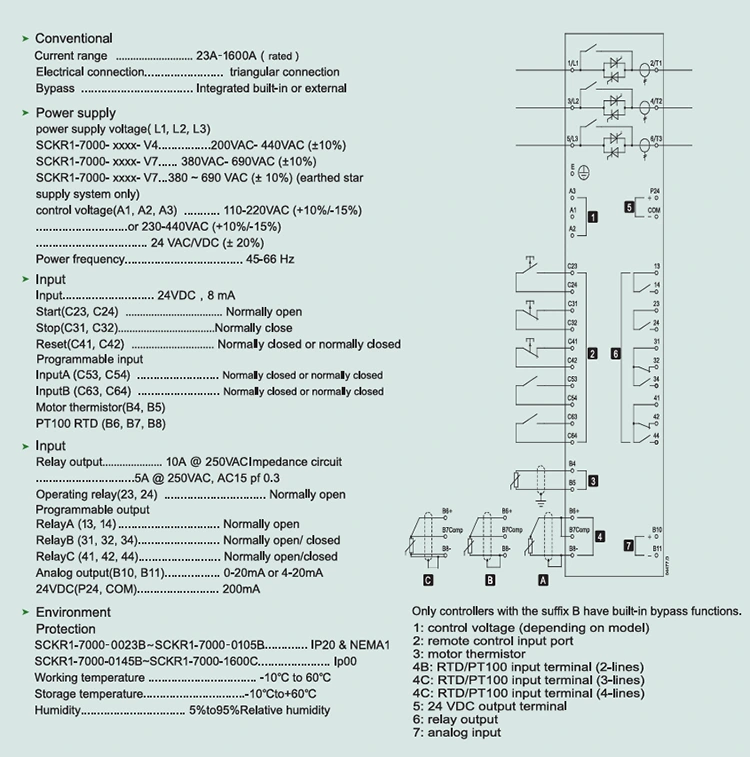

Diagram ožičenja mehkega zaganjalnika.
