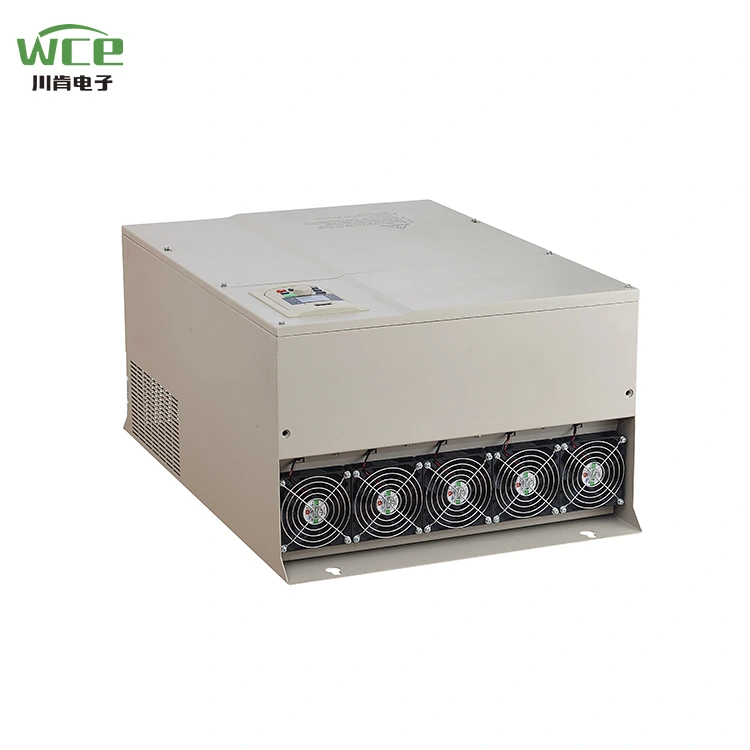

90kW VFD AC pogon za drobilnico

WCE -jeva serija SCK300 je visoko zmogljiv, vsestranski frekvenčni pretvornik, zasnovan za industrijsko avtomatizacijo, ki se široko uporablja v ventilatorjih, črpalkah, tekočih trakovih, drogah in drugi opremi. Njegovo jedro sprejema napredno tehnologijo vektorja in ima značilnosti visoke regulacije hitrosti natančnosti, varčevanja z energijo, visoke učinkovitosti in stabilnega delovanja, da bi zadovoljili potrebe različnih industrijskih scenarijev. Poleg tega je mogoče SCK300 nadgraditi na SCK350 z nadgradnjo nadzorne plošče, po kateri je mogoče dodati in uporabiti razširitvene kartice za opremo, kot so žerjavi.

Parameter izdelka (specifikacija)

Funkcija izdelka

● V/I funkcije

◆ Območje vhodne napetosti: 220V/380V/660V ± 15%

◆ Vhodno frekvenčno območje: 47 ~ 63Hz

◆ Izhodna napetost Območje: 0 ~ Nazivna vhodna napetost

Izhodna frekvenčna območje: 0 ~ 400Hz

● Funkcije perifernega vmesnika

◆ Programirani digitalni vhod: 8 vhod

◆ Programirani analogni vhod: AI1: 0 ~ 10V Vhod, AI2: 0 ~ 10V ali 0 ~ 20MA vhod

◆ ODPRTO ZBIRJA Izhod: 1 izhod

◆ Relejski izhod: 2 izhoda

◆ Analogni izhod: 2 izhoda, 0/4 ~ 20mA oziroma 0 ~ 10V

● Karakteristike tehnične učinkovitosti

Način nadzora: brez PG vektorskega krmiljenja, V/F Control, Nadzor navora.

◆ Kapaciteta preobremenitve: 150% ocenjenih tokovnih 60 -ih; 180% ocenjenih trenutnih 10 -ih

◆ Začetni navor: brez PG vektorskega nadzora: 0,5Hz/150% (SVC)

◆ Razmerje hitrosti: brez PG vektorskega nadzora: 1: 100

● Funkcionalne funkcije

◆ Način nastavitve frekvence: digitalna nastavitev, analogna nastavitev, serijska komunikacijska nastavitev, večstopenjska nastavitev, nastavitev PID-a itd.

◆ Funkcija PID Control

◆ Funkcija krmiljenja z več hitrostjo: 16. krmiljenje hitrosti

Funkcija nadzorne frekvence nihajne frekvence

◆ Takojšnji izpad električne energije brez zaustavljanja funkcije

Funkcija ključev za hitro/jog: večfunkcijski ključ bližnjice, ki jo prosto definirajo uporabniki

◆ Funkcija samodejne nastavitve napetosti: Ko se napetost napajanja spremeni, lahko samodejno ohrani konstanto izhodne napetosti

◆ Zagotovite do 25 vrst funkcij zaščite napak: nad tokom, nad napetostjo, pod napetostjo, nad temperaturo, fazno izgubo, preobremenitvijo in drugimi zaščitnimi funkcijami

Uporaba izdelkov

Izdelke se lahko uporabljajo v metalurgiji in kemični industriji, kompresorjih, žerjavih, občinskih inženirskih priložnostih.

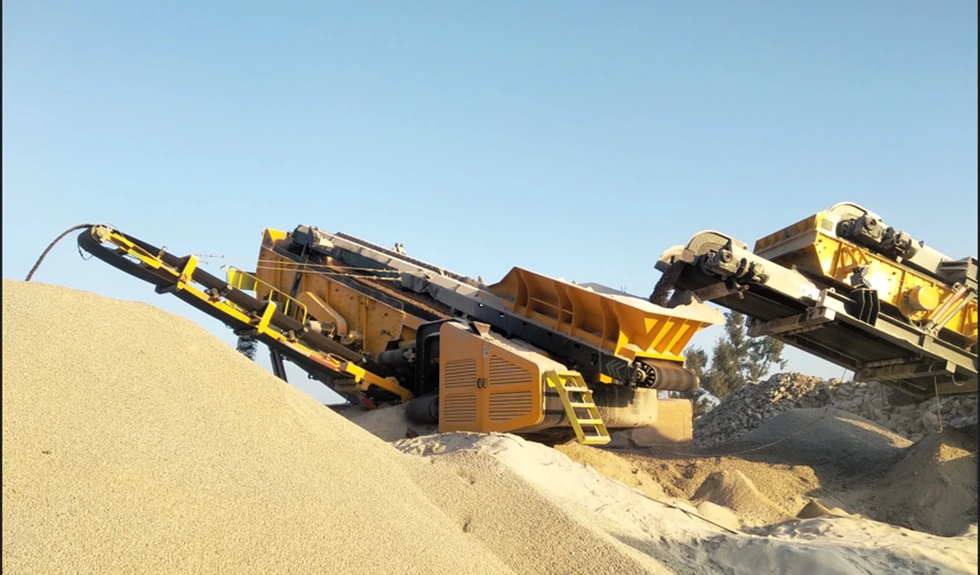

Drivni drobilniki, razvrščajte kamne različnih velikosti.

VFD se široko uporablja v industriji drobilnika, lahko ga uporabljamo v drobilniku, čeljusti, drobilniku, stožcu, drobilniku kladiva itd., Lahko uporabimo v gostitelju z visoko močjo, zmanjšate izhodiščni tok, prilagodite hitrost drobilnika, ko se hitrost zmanjša, lahko pa prihrani približno 50%. Frekvenčni pretvornik, uporabljen v drobilniku, lahko zmanjša mehanski vpliv in podaljša življenjsko dobo opreme.

Poljsko namakanje

V kmetijskem namakanju je VFD za oskrbo s konstantnim tlakom skoraj standardno. Najprej lahko VFD pri zagonu črpalke postopoma poveča svojo delovno frekvenco, tako da lahko črpalka počasi teče, tako da voda ne povzroči preveč vpliva na cevovod. VFD lahko nato uporabimo skupaj z oddaljenim merilnikom tlaka ali tlačnim senzorjem, da se izenači tlak v naših ceveh. Nazadnje lahko VFD nadzoruje cevovod za zaščito pred tlakom, pa tudi z lastnim preobremenitvijo, premajhnim pritiskom, nadtlakom, zaščitnim tlakom, da zmanjša škodo črpalke.

Na voljo sta dva načina prikaza:

1.LCD Prikaz: Pridite s kitajskim in angleškim prikazom, lahko prilagodite tudi ruske, portugalske, španske, perzijske in druge jezike.

2.Ed zaslon: Tradicionalni digitalni zaslon cevi, dvojni linijski zaslon, hkrati opazujte dva niza podatkov.

Volumen VFD je velika struktura, večja radiator, stopnja uporabe izdelkov lahko normalno deluje v vročem okolju, kot je tropski.

Različne vrste vhodnih in izhodnih načinov je mogoče prilagoditi:

1.3p 380V vhod v 3P 380V izhod.

2. 3P220V vhod v izhod 3P220V.

3. 3P660V vhod v izhod 3P660V.

4. 1P220V Vhod v 3P 380V izhod.

5. 1P220V vhod v izhod 3P220V.

S funkcijo sledenja hitrosti lahko bolje zaženete.

Na voljo je s komunikacijo Modbus RTU in lahko z dodajanjem ekspanzijskih kartic implementira tudi Modbus TCP, PRPFIBUS in Profinet.

Diagram ožičenja VFD.
