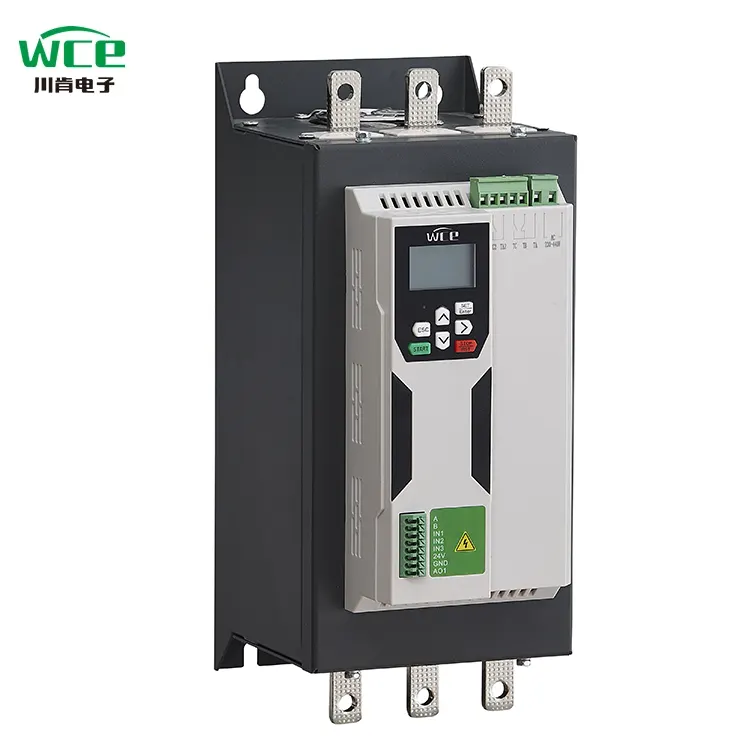

45kW vgrajen v obvod mehki zaganjalnik Farsi

Inteligentna interakcija in priročno delovanje: 45kW vgrajen obvodni mehki zaganjalnik je opremljen z zaslonom LCD tekočega kristalnega zaslona. Zasnova vmesnika je preprosta in intuitivna, obratovalna izkušnja pa je gladka in priročna. Sistem je opremljen s prikazovalnimi funkcijami v kitajščini in angleščini in podpira prilagajanje določenih nacionalnih jezikov, v celoti ustreza potrebam uporabnikov v različnih regijah.

Večkomunikacijski in oddaljeni inteligentni nadzor: Opremljen je s standardno komunikacijsko funkcijo Modbus 485 in podpira tudi prilagojene komunikacijske metode, kot sta protokol Siemens Profibus in aplikacija za mobilne telefone, kar uporabnikom pomaga pri učinkovitem odpravljanju napak in natančnega nadzora ter razbijanje prostorskih omejitev.

Izjemna zmogljivost in dolgotrajna trajnost: Opremljen s povsem novim kontaktorjem po meri po meri, v primerjavi z navadnimi AC kontaktorji se njegova zmogljivost izboljša za 3-krat, toplota se zmanjša za 2,6-krat, varnost se poveča za 25%, učinkovitost varčevanja z energijo doseže 20%, življenjska doba storitve pa presega 100.000-krat, kar zagotavlja zanesljivo garancijo za stabilno delovanje opreme.

Učinkovito odvajanje toplote in stabilno delovanje: Opremljen z 24V hitrim DC ventilatorjem in inovativnim 360 ° vsestranskim disipacijskim disipacijskim oblikovanjem, zagotavlja močno vetrno silo, s čimer zagotavlja, da oprema ohranja dobro stanje odvajanja toplote in stabilne zmogljivosti med delovanjem.

Globoko sodelovanje in nadgradnja kakovosti: Dosegli smo globoko sodelovanje s Hubei Taiji, domačim podjetjem, ki kotira na borzi, in sprejeli prilagojene module in tiristorje, ki se razlikujejo od skupnih modulov na trgu. To znatno poveča zmogljivost obremenitve in postavlja trden temelj za učinkovito delovanje opreme.

Racionalizirani dizajn, prihranki stroškov:Ni treba nameščati zunanjih obvodnih kontaktorjev, učinkovito shranjevati namestitveni prostor, zmanjšati stroške kabla, poenostaviti postopek namestitve in narediti namestitev bolj priročno in hitrejšo.

Humanizirana zasnova, brez skrbi: Sprejema stiskalnico tiska, ki je preprosta in priročna za namestitev in upravljanje. Preprosto pritisnite terminal, da dokončate ožičenje, nato pa ga sprostite, da popravite žico, kar močno izboljša učinkovitost namestitve.

Simulacijsko testiranje, zanesljivo preverjanje: Opremljen je s funkcijo simulacije operacije. Tudi ko glavni vezje mehkega zaganjalnika ni priključen na napajalno napetost, lahko simulira postopek zagona, zagona in zaustavljanja motorja in hitro potrdi, ali je delovno stanje mehkega zaganjalnika lastne komponente normalno.

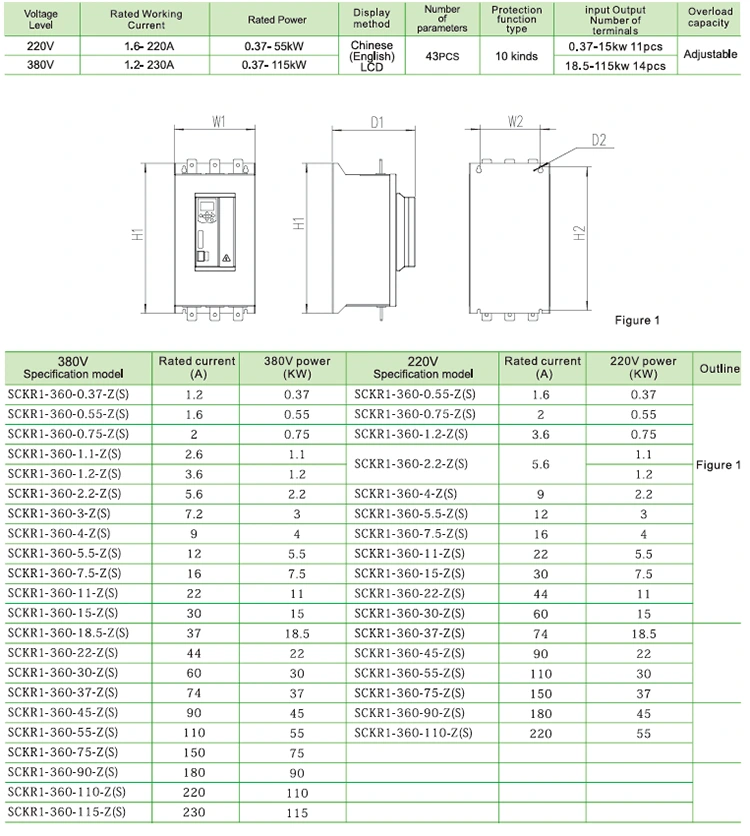

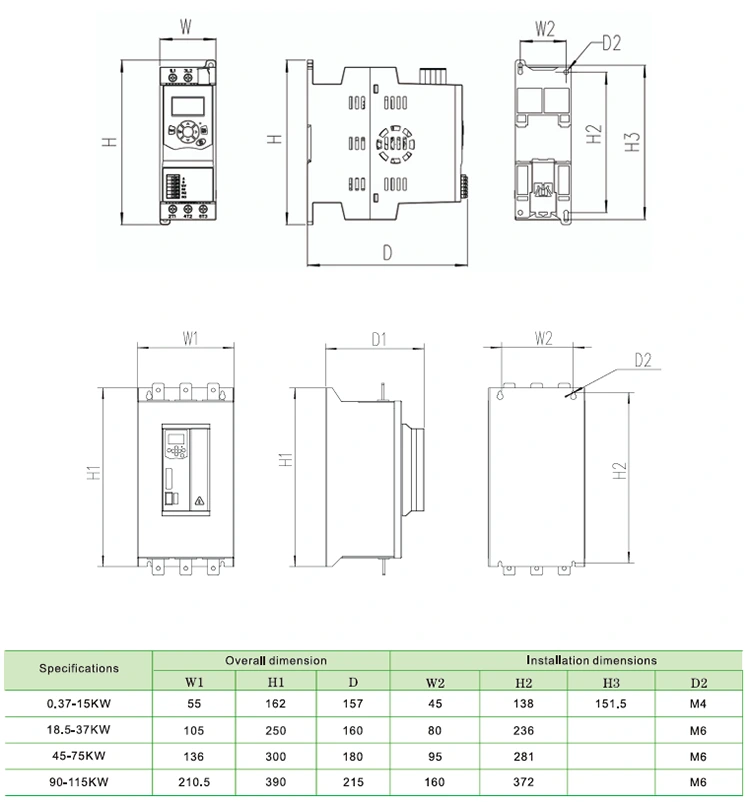

Parameter izdelka (specifikacija)

Funkcija izdelka

1. komunikacijska funkcija

Na voljo je s komunikacijo Modbus RTU, komunikacijo Profibus in Profinet lahko dodate z dodajanjem ekspanzijskih kartic.

2, je lahko zunanja tipkovnica +4 linij LCD zaslon

Tipkovnico je mogoče hitro vstaviti in odstraniti, da ustreza potrebam oddaljenega delovanja.

3, bolj celovita funkcija motorične zaščite

Preveličastna zaščita, zaščita pred podkrepnostjo, zaščito pred prenapetostjo, zaščito pred preobremenitvijo, zaščito pred obremenitvijo, zaščito pred fazo, zaščito pred fazo, napako obvoda, napaka tiristorja, neuravnoteženje trifaznega toka, zaščito pred pregretjem itd.

4, Razpon napetosti širokega napajanja

Izpolnjujete glavno vhodno napetost napajanja 220-380V Splošni namen.

5. Priključni terminali

En niz komunikacijskih terminalov, štiri skupine digitalnih vhodnih terminalov, en niz analognih izhodov, dva niza programirljivih relejev

◆ Trifazno napajanje: AC220V, AC380V ± 10%

◆ Nazivni tok: 1.2a-230a,

◆ UPORABNI MOTOR: SPLOŠNI VEVEN KEMECIJSKE TIP

Način zagona: napetostna rampa, trenutna rampa, navor

◆ Način parkiranja: mehka zaustavitev, prosti zaustavitev ， Zavorni zaustavitev, prilagodljiva zaustavitev.

◆ Logični vhod: impedanca 1,8kΩ, moč +24V

◆ Začetna frekvenca: Priporočljivo je, da začnete največ 10 -krat na uro

◆ Raven zaščite: IP20

◆ Način hlajenja: zračno hlajenje

◆ Način namestitve: visenje stene

Okoljski pogoji: nadmorska višina presega 2000 metrov, zmogljivost je treba ustrezno znižati, temperatura okolice pa je med -10 in +40 ° C

Ustrezna vlaga ne presega 95%(20 ℃ ± 5 ℃), brez vnetljivega, eksplozivnega, korozivnega plina, brez prevodne prahu, notranjega vgradnje, dobrega prezračevanja, vibracij manj kot 0,5 g

Uporaba izdelkov

Izdelek se lahko uporablja v priložnostih, kot so ventilatorji, vodne črpalke, namakanje na kmetijskih površinah in vodoravni transportni prevoz.

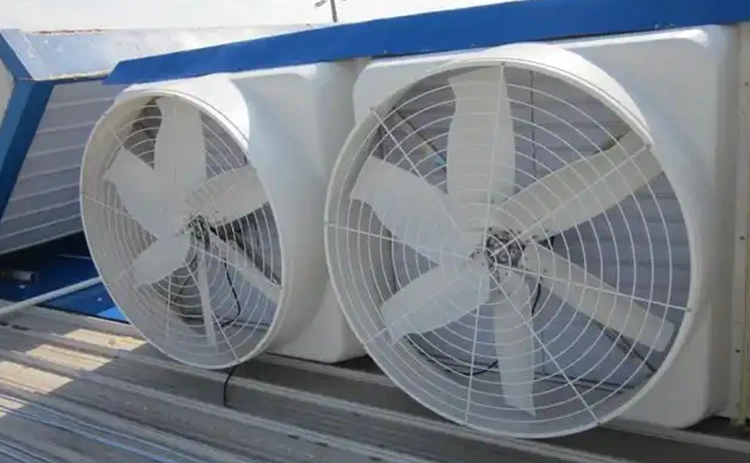

Oboževalci

Mehki zaganjalnik ne le močno zmanjšuje trenje in vztrajnost ventilatorja zaradi velike vztrajnosti rezila in rotorja, ampak se tudi izogne ​​poškodbam ležaja, jermena, rezila in drugih delov ventilatorja zaradi prekomernega trenutnega navora. Mehki začetniki serije SCKR1-360 WCE lahko z visoko združljivostjo in algoritmi za varčevanje z energijo pokrivajo različne potrebe od majhnih oboževalcev do velikih industrijskih oboževalcev, kar podjetjem pomaga pri doseganju zelene in učinkovite proizvodnje. Uporaba mehkega zaganjalnika na ventilatorju učinkovito rešuje težave z visokim začetnim tokom in mehanskim šokom, zlasti za scenarij, ki ne potrebuje regulacije hitrosti, vendar potrebuje nežen začetek in zaustavitev. Ključne so razumne nastavitve izbire in parametrov, ki lahko znatno izboljšajo zanesljivost in ekonomičnost sistema.

Poljsko namakanje

V primerjavi s frekvenčnimi pretvorniki stanejo mehki začetniki manj in so primerni za namakalne scenarije brez regulacije hitrosti. V poljskem namakalnem sistemu mehki zaganjalnik deluje predvsem na trifaznem asinhronem motorju, ki poganja vodno črpalko, in sprejme zagon napetosti ali tok omejen način zagona, tako da se hitrost motorja postopoma poveča z ničle na nazivno hitrost, pri čemer se izogne ​​trenutnemu visokemu toku, ki ga ustvari tradicionalni neposredni zagon. Ko zaprete, neobvezna funkcija mehkega zaustavljanja, z linearnim redukcijo napetosti, da nežno zmanjša hitrost črpalke, zavira učinek vodnega kladiva. Mehki zaganjalnik učinkovito rešuje težave z visokim tokom, mehansko koncentracijo stresa in učinek vodnega kladiva motorja črpalke s prilagodljivimi mehanizmi za krmiljenje začetka in več zaščitnih mehanizmov v namakalnem sistemu polja in znatno izboljša zanesljivost in ekonomičnost sistema.

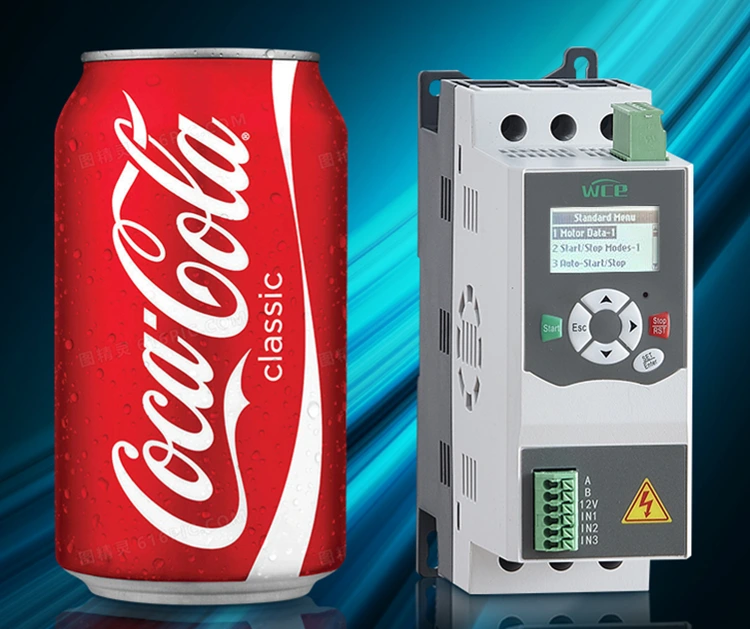

Z manjšo velikostjo in glasnostjo lahko neposredno nadomesti kontaktorje zvezde-delta, shranjevanje materialov in prostora.

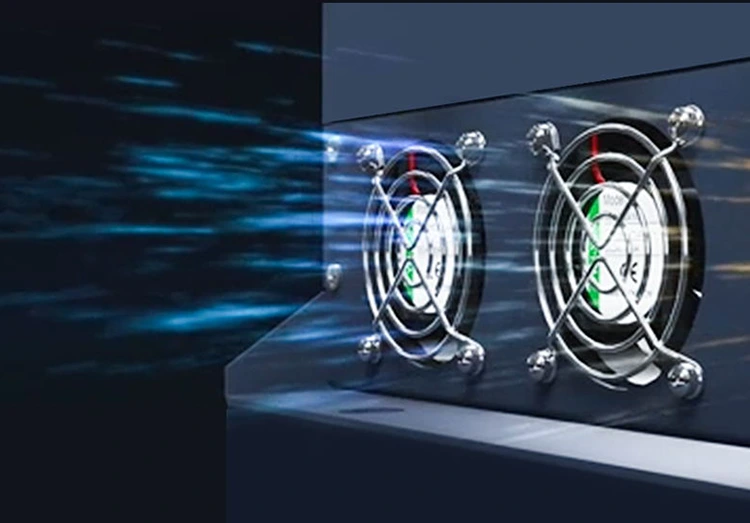

Thyristor z notranjim obvodnim mehkim zaganjalnikom deluje samo med zagonom in med operacijo preklopi na kontaktor, tako da ustvari manj toplote. Vendar smo še vedno namestili ventilator za ohladitev kontaktorja. Namestite ventilator, da ga ohladite. Mehki začetniki serije ALL18,5kW in nad360 so opremljeni s 24 V ventilatorji z visoko hitrostjo DC, kar zagotavlja 360 ° vsestransko odvajanje toplote in močnejšo vetrno silo. Ne samo zmanjšuje nepričakovane zaustavitve, ki jih povzroča pregrevanje, ampak tudi znatno podaljša življenjsko dobo mehkega zaganjalnika.

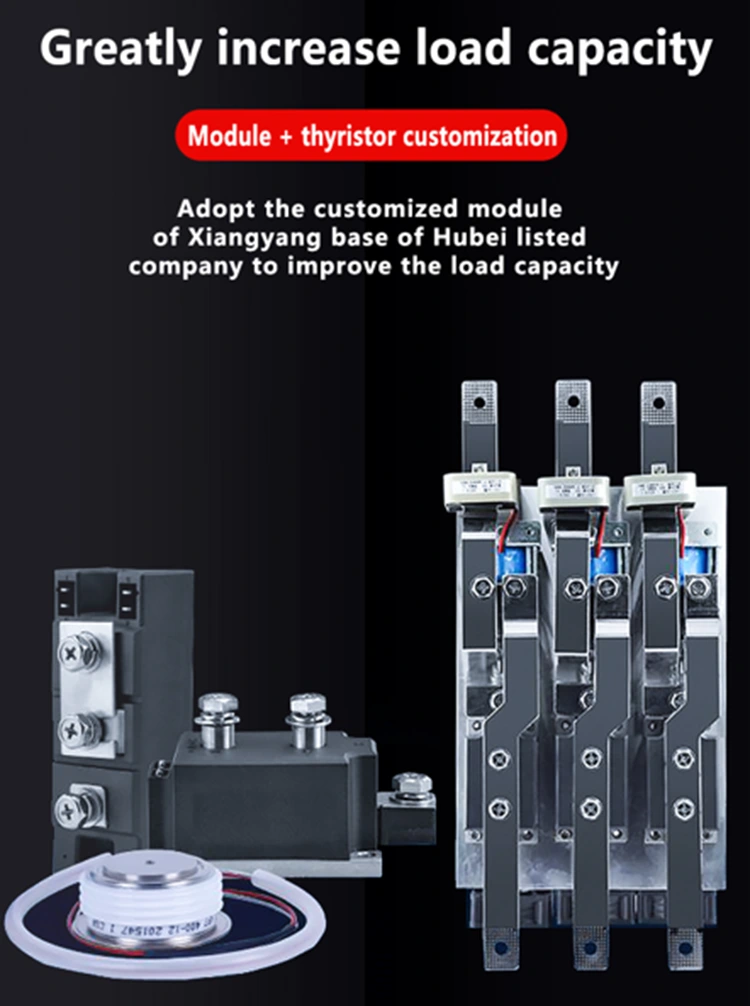

S Hubei Taijijem, domačim kotiranim podjetjem, imamo globoko sodelovanje, in za izboljšanje zmogljivosti obremenitve uporabljamo prilagojene module in tiristorje, ki se razlikujejo od generičnih modulov, dobavljenih na trgu. Naši kontaktorji DC so tudi posebej prilagojeni, vsi pa so srebrni stiki. Kontaktna površina stikov je večja in lahko doseže skoraj 100.000 časov angažiranosti, kar znatno poveča življenjsko dobo.

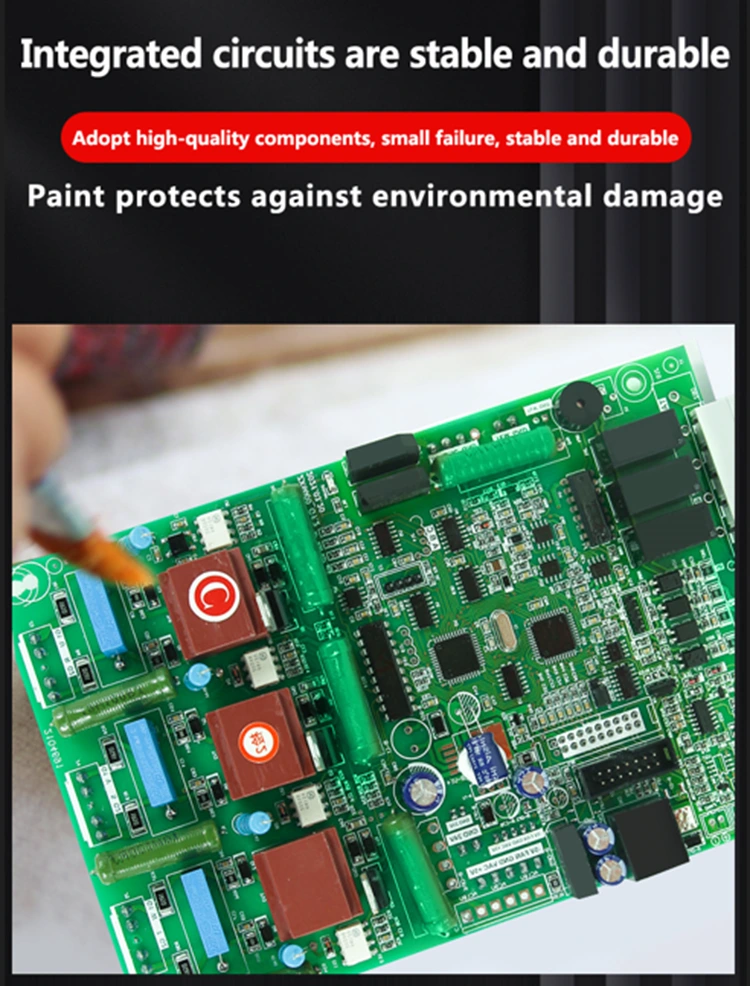

Glavni namen čopičev mehke zaganjalne vezje (ponavadi tri protibarvne, izolacijske barve ali vlage, zaščitena z vlago) je zaščititi stabilnost in življenjsko dobo vezja v zapletenem delovnem okolju, da bi zagotovili, da je življenjska doba vezja daljša, vsi uporabljamo visokokakovostne obliže in vlaga, ki je zelo nizka, in vsi uporabniki, ki jih je treba razpršiti, in vsi trije anti-palici, ki je zelo nizka, je zelo nizka, in vse trinaj-PA-PA-PRIJAVI, je v prahu, ki je bila zelo nizka, zelo nizka, in vse trije, ki se ukvarjajo s tremi anti-pajki, je zelo nizka, in vse trinaj-PAR-PA-PRIJAVI, VASNO SPREJAVNO, VELIKO PRIJAVO, VAM proti kratkoročno vezje. Povečana trajnost in varnost.

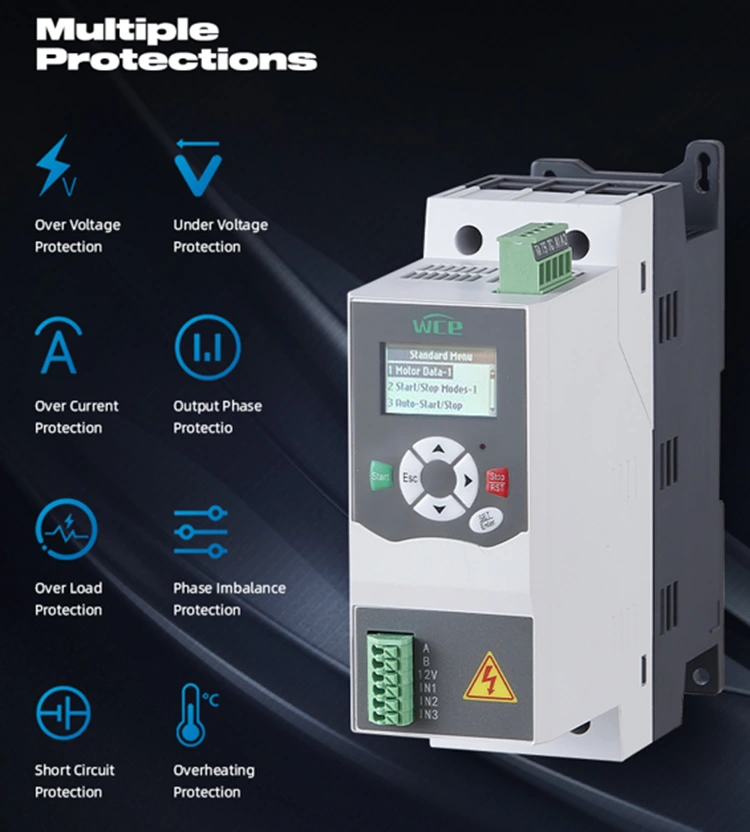

Večkratne zaščitne funkcije: zaščita podnadstropnosti, zaščita pred prenapetostjo, zaščita pred prenapetostjo, zaščito pred preobremenitvijo, zaščito pred fazo izgube, trifazno zaščito pred neravnovesjem itd.

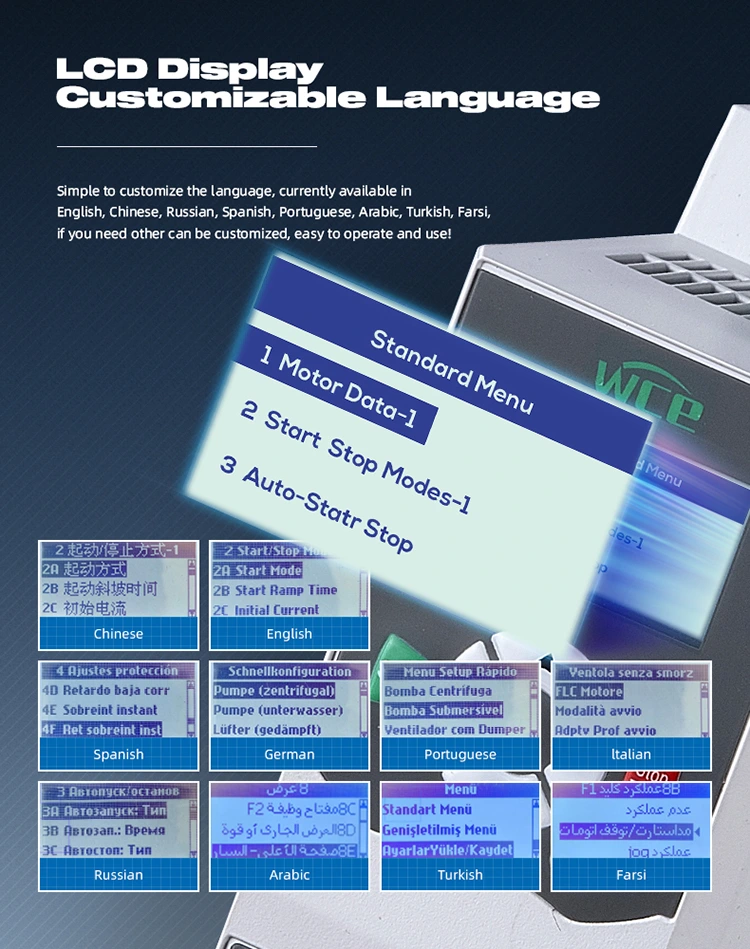

Štiri vrstici LCD z visoko ločljivostjo, enostaven za upravljanje. Na voljo je z več prikazovalniki nacionalnega jezika in jih je mogoče po potrebi prilagoditi.

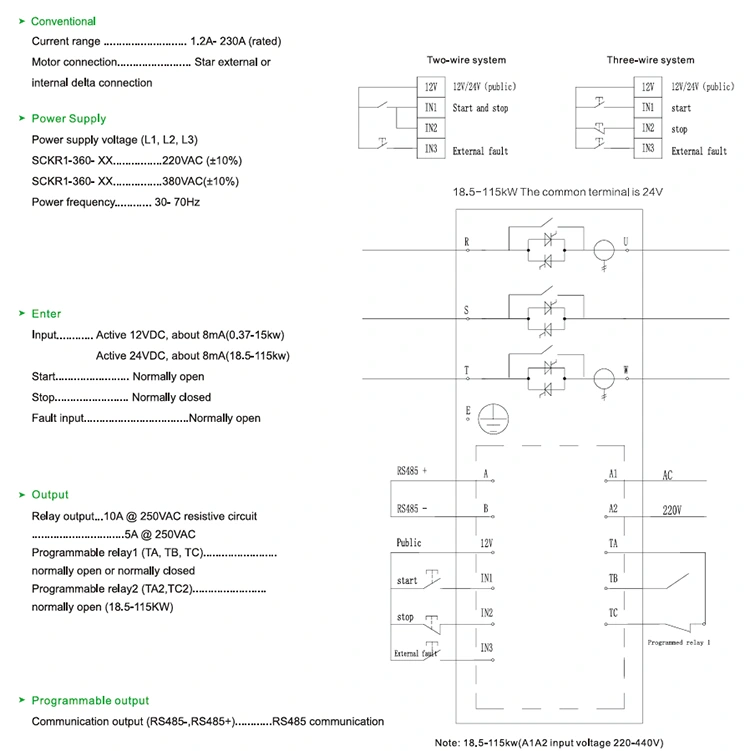

Diagram ožičenja mehkega zaganjalnika.
